今天给各人带来的分享是关于气举阀的气举机能试验步骤的内容。
本文推荐了两种试验步骤。
其中一种步骤是用于现场阀门试验的。当出产压力不变在几个压力值时，在每个值上扭转注入压力，以相识气举阀是若何随着注入压力的变动而工作。该步骤称为 CPPT（图 1）。
注射-气体快率，MSCFD

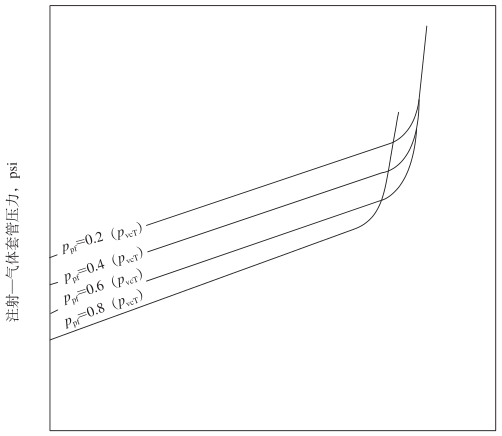

图 1 CPPT 数据的典型曲线图
另一种步骤也是用于现场阀门试验的。当出产压力不变在几个压力值时，在每个值上扭转出产压力，以相识气举阀若何随着出产压力的变动而工作。该步骤称为 CIPT（图 2 ）。

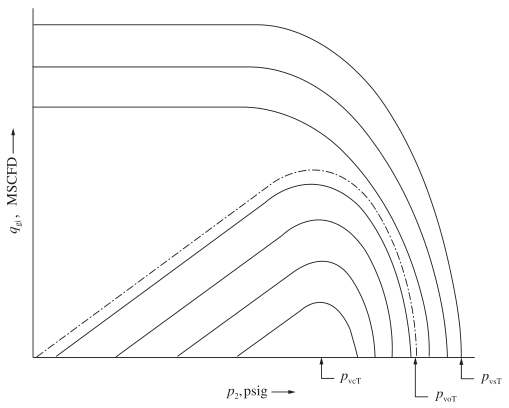

图 2 气举阀 CIPT 数据的典型曲线图
这些试验应使用推荐的试验装置进行。待测气举阀（GLV）（试件）可所以充氮气举阀、弹簧加载气举阀或组合气举阀（弹簧加载/充氮气）。气举阀可所以操作注入压力式（IPO）或操作出产压力式（PPO），但应遵守试件划定。
以下几个符号的缩写和界说见第3章。图 3 在入口压力（p1）、出口压力（p2）和流量（qgi）的三维图上展示了典型的 GLV 机能特点。
在统一三维图上绘造一个 CIPT 或一个 CPPT 得到数据的可能性已经过验证确认。图 3 能够看出随着 p1 的增长，GLV 是若何从节流状态转变为非节流状态的。若是 qgi 和 p2 被看作是垂直平面，则该垂直平面将拥有特定的 p1 值。同样，若是 qgi 和 p1 被以为是垂直面，则该垂直面将拥有特定的 p2 值，该 p2 值可被看作是一条等压虚线。
总之，通过使用等压虚线作为不变出产压力（p2）并扭转注入压力（p1），图 3 直观显示出了 CPPT 的了局。
随着出产压力（p2）的变动，通过使用实线曲线作为不变注入压力（p1），该图还直观显示出了 CIPT 的了局。
维持入口压力不变而后忽然扭转出口压力的传统步骤，以及维持入口压力不变同时缓慢且陆续扭转出口压力的斜坡法，如操作切当，则这两种试验步骤城市产生很好的成效。
传统步骤要求系统在纪录任何读数前维持不变。通常一段功夫内流量变动很幼或没有变动即暗示系统不变，这种步骤会耗费大量功夫，但可通过手动读取量表来实现。如使用传统步骤，可使用数据采集法来得到读数。
斜坡法必要确定系统功夫常数，数据应由传感器和数据采集设备网络。
大量试验了局显示，与压力忽然变动（传统步骤）相比，试验期间缓慢而不变的压力变动（斜坡法）能够得到更为正确的数据。这重要是由于试验人员在使用传统步骤时必要确定系统何时不变。

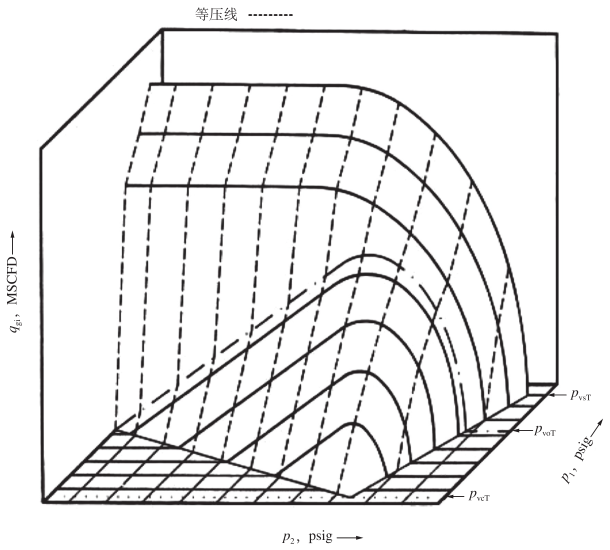

图 3 气举阀 CIPT 数据的三轴曲线图
