压力开释装置（pressure relief device）是一种用来在压力容器处于垂危或异常情况时预防其内部介质压力升高到超过预约最高压力的装置 。压力开释装置可分为沉关式压力开释装置、非沉关式压力开释装置及爆破片装置三个类型 。今天我们来进建压力开释装置密封试验的内容 。
1、密封试验机能要求
1.1 密封试验压力应按表 1 的划定 。
表 1 密封试验压力
单元为兆帕
| 压力开释装置合用介质 | 密封试验压力 | |
| 整定压力≤0.3 | 整定压力＞0.3 | |
| 蒸汽 | 比整定压力低0.03 | 90% 整定压力或最低回座压力（取较幼值） |
| 气体 | 比整定压力低0.03 | 90%整定压力 |
| 液体 | 比整定压力低0.03 | 90%整定压力 |
1.2 密封试验介质应按表 2 的划定 。
表 2 密封试验介质
| 压力开释装置合用介质 | 密封试验用介质 |
| 蒸汽 | 鼓和蒸汽 |
| 气体 | 空气或氮气 |
| 液体 | 水 |
1.3 密封性要求
1.3.1 进行蒸汽用压力开释装置密封试验时，用目视或听音的步骤查抄阀的出口端，如未发现泄漏景象，则以为密封性合格 。
1.3.2 进行气体用压力开释装置密封试验时，查抄以每分钟泄漏气泡数暗示的泄漏率 。金属密封面的压力开释装置，进行蒸汽密封试验时，泄漏率应不超过表 3 所列的数值；进行气体密封试验时，泄漏率应不超过表 3 所列相应值的 50% 。非金属弹性资料密封面的压力开释装置，在 1min 内应无泄漏景象（每分钟 0 气泡） 。
表 3 气体用压力开释装置密封试验的泄漏率
常温下的整定压力/ MPa | 最大允许泄漏率 | |||
| 流路直径 ≤18mm | 流路直径＜18mm | |||
| 气泡数 /min | cm?/min | 气泡数 /min | cm?/min | |
| ≤6.9 | 40 | 11.8 | 20 | 5.9 |
| ＞6.9~10.3 | 60 | 18.1 | 30 | 9.0 |
| ＞10.3~13.8 | 80 | 23.6 | 40 | 11.8 |
| ＞13.8~17.2 | 100 | 29.9 | 50 | 14.6 |
| ＞17.2~20.7 | 100 | 29.9 | 60 | 18 |
| ＞20.7~27.6 | 100 | 29.9 | 80 | 23.6 |
| ＞27.6~34.5 | 100 | 29.9 | 100 | 29.9 |
| ＞34.5~41.4 | 100 | 29.9 | 100 | 29.9 |
1.3.3 进行液体用压力开释装置密封试验时，金属密封面的压力开释装置泄漏率应不超过表 4 所列的数值；非金属弹性资料密封面的压力开释装置应无泄漏景象 。
表 4 液体用压力开释装置密封试验的泄漏率
| 公称尺寸 | 最大允许泄漏率/（cm?/h） |
| ＜DN25 | 10 |
| ≥DN25 | 10X（DN/25） |
2、密封试验步骤：
2.1 蒸汽密封性试验
蒸汽用压力开释装置的密封性试验，在进行密封试验前应先证实整定压力 。在降低进口压力后用适当的步骤(如用空气吹干等)齐全排去体腔内可能存在的冷凝液 。将进口压力升高到密封试验压力并至少维持 3min 。在玄色布景下目视查抄阀门的密封性并至少持续 1min，忽视觉或听觉可感知的泄漏 。
2.2、气体密封性试验
2.2.1 气体用封关式阀盖压力开释装置的阀座气体密封试验，试验安插如图 1 所示 。除漏气引出管表，压力开释装置的其他开口部位（如；ふ帧⒎迮盼劭住⒎Ц桥牌缀头懦隹诘龋┯κ敲芊獾 。漏气引出管的内径为 6mm，其出口端应平行于水面并低于水面 13mm 。应采取适当的措施以方便产生阀门意表开启时开释阀体中的压力 。
图 1 封关式阀盖压力开释装置阀座气密封试验

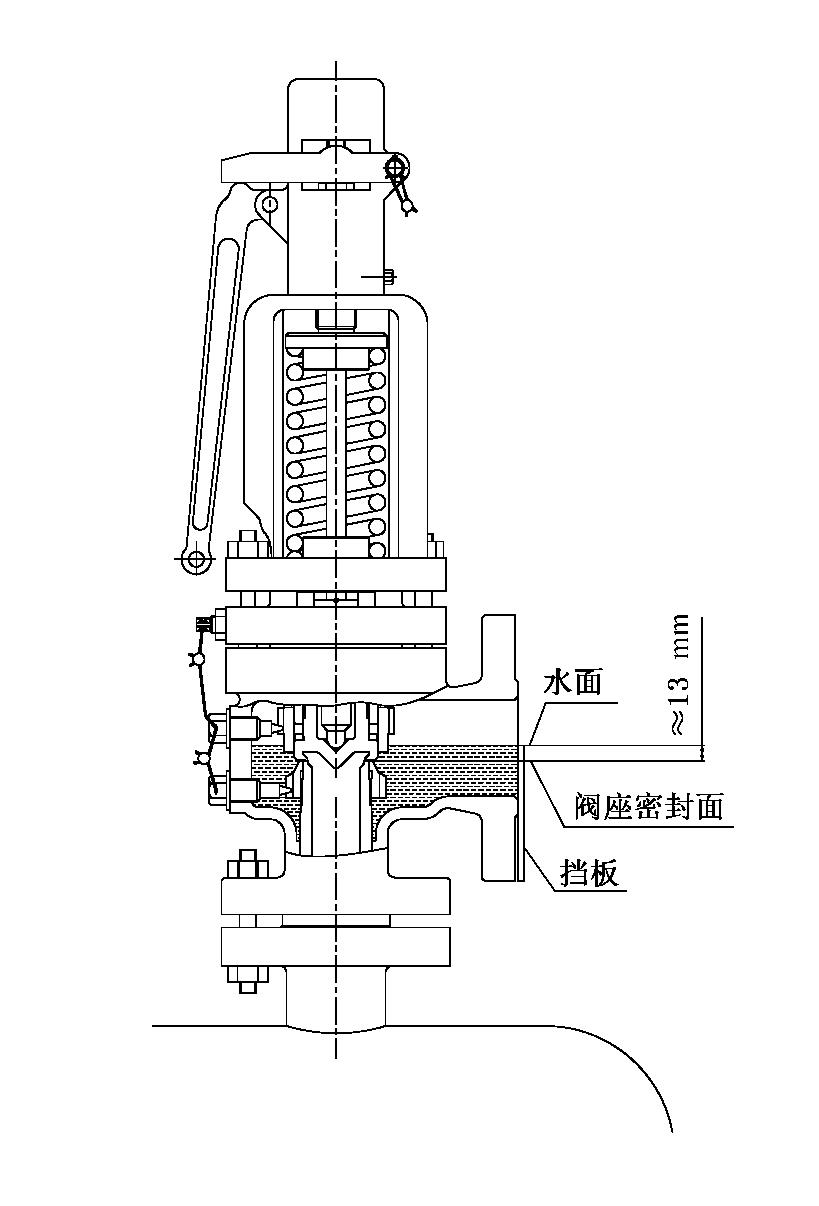

2.2.2 气体用盛开式阀盖压力开释装置，试验安插如图 2 所示 。阀门出口利用水部门封关（水封），水面应高于阀座密封面约 13mm 。对于有上调节圈的阀门，应将上调节圈的地位尽量向上调整到远离密封面的地位，预防试验过程中气泡通过阀门内部导向件间的间隙通向盛开式阀盖 。应使用镜子或其他非直接观察的伎俩观察压力开释装置的泄漏情况，以预防观察者的脸部对着阀门出口，预防阀门意表开启造成人员中伤 。
图 2 盛开式阀盖压力开释装置阀座气密封试验
2.2.3 在进行密封试验前应先证实整定压力 。在降低进口压力后装上出口盲板或挡板 。将进口压力升高到密封试验压力，在对泄漏气泡起头计数前试验压力的最短持续功夫按表 5 的划定 。而后在试验压力下观察并统计泄漏的气泡数并至少持续 1min 。
表 5 试验压力的最短持续功夫
| 公称尺寸 | 试验压力的最短持续功夫 /min |
| ≤DN50 | 1 |
| >DN50~DN100 | 2 |
| >DN100 | 5 |
2.3、液体密封性试验
液体用压力开释装置的密封性试验，在进行密封试验前应先证实整定压力 。在降低进口压力后向阀体出口侧体腔内充水，直到有水天然溢出而后终场溢出为止，将进口压力升高到密封试验压力 。在试验压力下网络、计量溢出的水量即泄漏量，并至少持续 1min 。
