今天给各人带来的分享是关于阀门流量系数和流阻系数试验装置和丈量仪表有关要求的内容 。若是您对阀门流量系数和流阻系数试验装置感兴致，迎接与我们联系！
本尺度合用于：
a）以水为介质的阀门、管路过滤器等产品的流量-压力损失、流量系数和流阻系数的试验；
b）被试验产品的流阻系数值 ζ 大于 0.1 的 。
其他类似阀门和管件的流量-压力损失、流量系数、流阻系数的试验可参照本尺度的步骤进行试验 。
1、试验装置

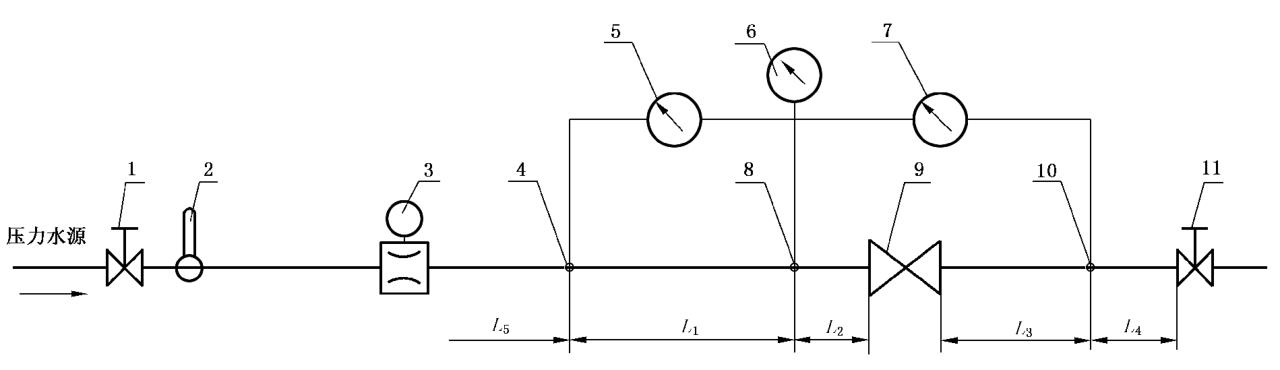

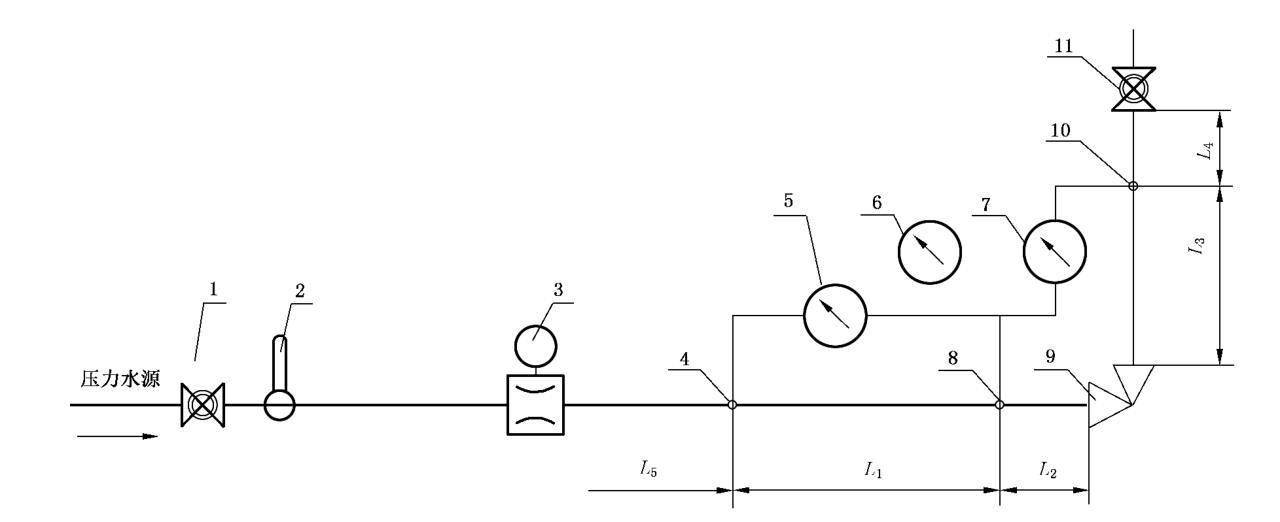

1.1 试验阀门为直通式或 Z 形衔接（进出口不在统一轴线上）的典型试验系统安插如图 1 所示；试验阀门为角式衔接的典型试验系统安插如图 2 所示 。
注明：
1——上游阀门；2——温度计；3——流量丈量仪表；4——直管段取压孔；5——直管段差压（Δpt）丈量仪表；6——压力丈量仪表；
7——试验阀门管段差压（Δp1）丈量仪表；8——上游取压孔；9——试验阀门；10——下游取压孔；11——下游调节阀门 。
图 1 直通式或 Z 形衔接试验阀门的典型试验系统安插图
注明：
1——上游阀门；2——温度计；3——流量丈量仪表；4——直管段取压孔；5——直管段差压（Δpt）丈量仪表；6——压力丈量仪表；
7——试验阀门管段差压（Δp1）丈量仪表；8——上游取压孔；9——试验阀门；10——下游取压孔；11——下游调节阀门 。
图 2 角式衔接试验阀门的典型试验系统安插图
1.2 当试验阀门有多个进出端口的，应按 1.1 的要求，在必要测试的两端或多端安插试验系统 。
1.3 除非因试验阀门衔接大局的原因，试验阀门连收受路无法水平装置的，其他所有的试验阀门连收受路都应采取试验阀门和连收受路均水安全插方式安插进行试验 。
1.4 应保障试验过程中，管路内全数充斥水，不会有空气进入管路内 。
1.5 试验时，应保障下游调节阀门前管路内的水压力应不幼于 35kPa 。
1.6 下游调节阀门应选取不会造成管路内水流量颠簸的阀门（阀芯节流件不会是在水流中有晃悠） 。
1.7 装置后，连收受路与流量丈量仪表、试验阀门遍地该当同轴，各衔接处应无泄漏 。衔接处的密封垫片的内孔应不幼于管路内径，应无影响管路流通的凸台、棱边等景象存在 。
2、连收受路
2.1 流量仪表连收受路、试验阀门前后的所有管路应是圆形直管，不得有凸台、凹坑等景象，管路的尺寸及误差应切合 GB/T 17395 的划定 。管路内表表应清洁，无氧化皮和其他可能引起流体扰动的阻碍物 。装置流量丈量仪表和试验阀门的管路的衔接端部都应是平直的 。
2.2 如图 1 或图 2 所示，L1~L5 是指与试验阀门统一公称尺寸的直管段长度 。L1 是用来丈量试验阀门连收受路自身的流量-差压的丈量管段；L2 和 L3 是试验阀门高低游连收受路取压点管段，L4 是试验阀门下游取压点后的直管段；L5 是指管路取压点前直管段长度 。
2.3 试验阀门连收受路及取压点的长度要求为：L2 应是大于或蹬宗管路公称尺寸的 5 倍，L3 应是大于或蹬宗管路公称尺寸的 10 倍，L4 应大于连收受路公称尺寸的 5 倍 。试验系统中设置 L1 直管段的，L1 应是 L2 和 L3 的长度之和，L5 的长杜爪是大于管路公称尺寸的 15 倍；若试验系统未设置 L1 直管段的，L5 的长杜爪是大于管路公称尺寸的 18 倍 。L5 管段若选取了整流导叶，则长度可缩短到管路公称尺寸的 8 倍 。
2.4 流量丈量仪表连收受路的长杜爪满足流量丈量仪表对连收受路长度的要求，该连收受路和法兰的内径应不幼于流量计的内径，以靠近流量计的内径为宜 。
2.5 除螺纹端衔接的阀门表，衔接试验阀门的管路的内径应不幼于试验阀门的衔接端的内径 。
2.6 螺纹端阀门的连收受的端面应设法抵触到阀门螺纹底部的台阶 。
3、取压孔和收受
3.1 丈量管路上的每个取压截面应有 1 个、2 个对称或 4 个对称安插的取压孔；公称尺寸大于 DN300 的丈量管路及要求丈量精度高于 1% 的所有管路，都应在丈量管路的每个取压截面有 4 个对称安插的取压孔，而后将各个取压孔汇集中成一个总取压孔 。丈量管路取压孔的内径按表 1 的划定 。
表 1 丈量管路取压孔内径
| 公称尺寸 DN | 取压孔内径领域 mm |
| <20 | 1.5~2 |
| 20~50 | 2~3 |
| >50 | 3~5 |
3.2 取压孔应与丈量管路垂直，偏角最大不得超过 5° 。取压孔在丈量管路内表表表的边应是锐角，且不应有毛刺、钻削飞边存在 ；慵谐傻淖苋⊙箍子氩钛拐闪恳潜砑淞帐苈返哪诰队χ辽傥闪抗苈飞细鞲鋈⊙箍字本兜 2 倍，汇集中成的总取压孔收受口应水平方向设置 。
4、丈量仪表
4.1 对于公称尺寸不大于 DN500 的阀门的试验系统，流量丈量仪表可选取可丈量水介质的电磁、涡轮或文丘里等流量丈量仪表，精度等级应不低于 1.0 级 。
4.2 对于公称尺寸不大于 DN500 的阀门的试验系统，差压丈量仪表可选取可丈量水介质的差压计或水银 U 形管，差压计精度等级应不低于 1.0 级，水银 U 形管的分辨率应不低于 1mm 。
4.3 压力丈量仪表可选取压力表或压力传感器，精度等级应不低于 1.0 级 。
4.4 温度丈量仪表可选取温度传感器或水银温度计丈量水的温度，温度的分辨值不低于 ±1℃ 。
4.5 所有仪表应按国度有关校准或检定规程进行校准或检定 。
