波纹金属软管的机能试验项目蕴含：耐压试验、气密试验、静态弯曲试验、动态弯曲试验以及爆破试验5个项目，对应的试验步骤如下。
1、耐压试验
1.1 水压试验
试验介质为氯离子含量不超过 25mg/L 的水。试验装置为加压泵、压力监测仪表。将试件平直搁置，一端装置带有排气阀的堵头，另一端和泵出口衔接。将水注入软管内，排尽空气，关关排气阀，密封试件，而后缓慢加压至试验压力，至少保压 5min，试验压力下查抄试件，了局应切合要求。
1.2 气压试验
试验介质为无毒、无侵蚀性、非可燃的干燥、干净气体。试验水槽用水的氯离子含量不超过 25mg/L。试验装置为气泵（或气瓶组）、压力监测仪表、水槽。试件一端装置堵头，另一端与进气口相接，将试件浸没于水槽中，通入气体缓慢加压至试验压力，至少保压 10min，试验压力下查抄试件，了局应切合要求。
2、气密试验
气密试验应在耐压试验合格后进行，当耐压试验选取气压试验时，可不进行气密试验。试验介质为无毒、无侵蚀性、非可燃的干燥、干净气体 ；试验水槽用水的氯离子含量不超过 25mg/L。试验装置为气泵（或气瓶组）、压力监测仪表、水槽。试件一端装置堵头，另一端与进气口相接，将试件浸没于水槽中，通入气体缓慢加压至试验压力，至少保压 10min，试验压力下查抄试件，了局应切合要求。
3、静态弯曲试验
在软管不充压的情况下进行试验，试验装置为静态弯曲试验台。按图 1 装置试件，将试件一端刚性固定，另一端以 5次/min~25次/min 的频率，萦绕并贴合定形圆柱体进行弯曲，软管由直线状态至弯曲状态，再复原至直线状态为 1 次弯曲循环，弯曲角为 90°，反复弯曲 10 次后，对试件按 2 的步骤进行气密试验，了局应切合要求。
图 1 软管静态弯曲试验道理图
进行单项的静态弯曲试验时，试件最幼长度 L1 应按公式（1）进行推算，当软管的波纹管之间有环焊缝时，试件中应至少蕴含一个焊接段。
L1=1.7Rj+A1+A2…………………………（1）
式中：
L1——静态弯曲试件最幼长度，单元为毫米（mm） ；
Rj——软管静态弯曲半径，单元为毫米（mm） ；
A1、A2——试件的刚性段长度，单元为毫米（mm）。
4、动态弯曲试验
公称尺寸 DN<100 的试件进行 U 型弯曲试验，公称尺寸 DN≥100 的试件进行摆动弯曲试验，了局应切合要求。
4.1 U 型弯曲试验
试验介质为水或液压油。试验装置为 U 型弯曲试验台、加压泵、压力监测仪表。按图 2a）或图 2b）装置试件，启动加压泵，将水或液压油注入管内，排尽空气，关关排气阀，密封试件，而后缓慢加压至设计压力 Ps，启动弯曲试验台，以 5次/min~30次/min 的频率往复活动，在试验过程中查抄试件有无渗漏和异常变形 ；当达到划定的至少弯曲次数后，在设计压力 Ps 下查抄软管，了局应切合要求。
U 型弯曲试件长度 L2 按公式（2）进行推算：
L2=4Rd+A1+A2+S/2…………………………（2）
式中：
L2——U 型弯曲试件长度，单元为毫米（mm） ；
Rd——软管动态弯曲半径（见表 9），单元为毫米（mm） ；
S——试验行程：250mm。
 |  |
| a）垂直位移装置方式 | b）水平位移装置方式 |
注：图 2b）水平位移装置方式仅合用于 DN≤32 软管。
图 2 软管 U 型弯曲试验道理图
4.2 摆动弯曲试验
试验介质为水或液压油。试验装置为摆动弯曲试验台、加压泵、压力监测仪表。按图 3a）或图 3b）装置试件，启动加压泵，将水或液压油注入管内，排尽空气，关关排气阀，密封试件，而后缓慢加压至设计压力 Ps，启动摆动弯曲试验台，按表 1 划定的行程 h，以 3次/min~15次/min 的频率往复活动，在试验过程中查抄试件有无渗漏和异常变形 ；当达到划定的至少弯曲次数后，在设计压力 Ps 下查抄软管，了局应切合要求。
 |  |
| a）垂直位移装置方式 | b）水平位移装置方式 |
图 3 软管摆动弯曲试验道理图

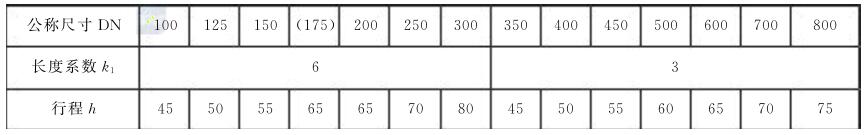

| 表 1 摆动弯曲试验行程 | 单元为毫米 | |
| ||
摆动弯曲试件长度 L3 按公式（3）进行推算：
L3=k1×DN+A1+A2…………………………（3）
式中：
L3——摆动弯曲试件长度，单元为毫米（mm） ；
k1——长度系数。
5、爆破试验
试验介质为水或液压油。试验装置为加压泵、压力监测仪表。将试件平直搁置，一端装置带有排气阀的堵头，另一端和泵出口衔接。启动加压泵，将水或液压油注入试件内，排尽空气，关关排气阀，密封试件，而后缓慢加压，直至试件渗漏或粉碎并纪录试件的败坏情况，了局应切合要求。若压力超过划定的最幼爆破压力 Pb 时试件仍未爆破，允许不将试验持续至渗漏或粉碎。
进行单项的爆破试验时，试件柔性段最幼长度 L4 应切合表 2 的划定，当软管的波纹管之间有环焊缝时，应至少蕴含一个焊接段。
| 表 2 爆破试件柔性段最幼长度 | 单元为毫米 | |
| ||
爆破试件最幼长度 L5 按公式（4）进行推算：
L5=L4+A1+A2…………………………（4）
式中：
L4——试件柔性段最幼长度，单元为毫米（mm） ；
L5——爆破试件最幼长度，单元为毫米（mm）。
