造冷用板式换热器热工机能和阻力个性测定：

1、合用领域

本步骤合用于利用于直接膨胀式造冷系统中的板式换热器热工机能和水侧阻力个性的测定与推算步骤
。其他类别造冷系统的板式换热器的热工机能和水侧阻力个性的测定可参考本步骤
。

2、试验主张

2.1 确定板式换热器的热工机能
。

2.2 确定板式换热器的水侧阻力个性
。

2.3 试验并推算确定板式换热器的传热系数
。

3、通常划定

3.1 板式换热器的试验蕴含造冷剂侧试验和水侧试验，两者应同时进行丈量
。板式换热器的造冷剂侧试验与水侧试验的试验了局之间的允许误差按有关公式推算，应不大于 ±6%
。板式换热器的换热量以两种试验步骤所测定换热量的均匀值为准
。

3.2 被测试板式换热器的水侧用水为洁净水，仅思考板片热阻不思考污垢热阻
。

3.3 被测试板式换热器利用保温棉进行包裹，削减漏热
。

3.4 板式换热器作为冷凝器使用时，按表 1 划定的名义工况测试；板式换热器作为蒸发器使用时，按表 2 划定的名义工况测试
。测试过程中，进入板式换热器的造冷剂光滑油含量应 ≤1%（质量分数）
。

表 1 作为冷凝器用测试名义工况单元为摄氏度

表 2 作为蒸发器用测试名义工况单元为摄氏度

4、测定系统

本附录提供了板式换热器作为冷凝器或蒸发器的试验装置事俘：

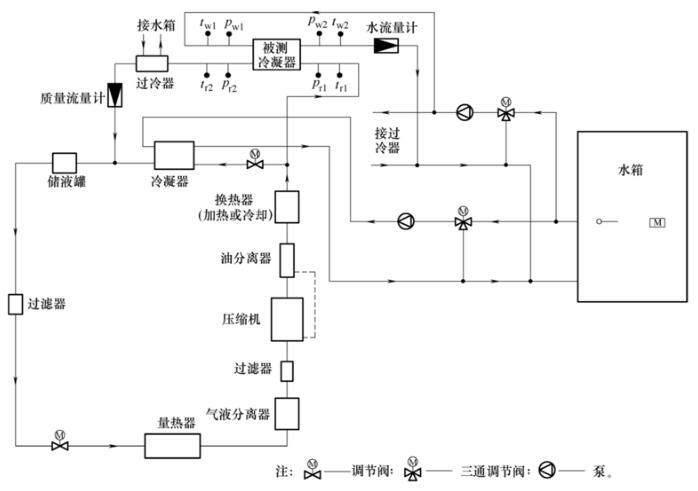

a）作为冷凝器用板式换热器测试系统示例见图 1；

图 1 作为冷凝器用板式换热器测试系统

b）作为蒸发器用板式换热器测试系统示例见图 2；

图 2 作为蒸发器用板式换热器测试系统

5、丈量仪表及丈量步骤

5.1 丈量仪表

5.1.1 流量温度压力丈量仪表的精杜爪切合表 3 的划定
。

表 3 仪器仪表的型式及正确度

5.1.2 测定用的流量温度压力等丈量仪表，均应按有关划定送法定计量机构检定，并在检定的有效期内使用
。

5.2 流量丈量

5.2.1 造冷剂和冷水的流量计应按其使用说明书的划定进行装置，若是流量是颠簸的，应选取积分式流量计
。

5.2.2 测定造冷剂流量时若是使用体积流量计，造冷剂必须充分过冷，，预防产生任何散发气体而导致丈量的不正确
。因而，流量计的前后均应装置一个视镜
。

5.3 温度丈量

5.3.1 丈量元件的感温点应位于管路中心，其；す艿牟迦胗Π次露燃剖褂盟得魇榈幕
。

5.3.2 造冷剂蒸气出口温度测点应尽可能靠近蒸发器出口收受
。造冷剂的过冷温杜爪尽可能靠近膨胀阀的进口丈量，冷水的进出口温度也应尽可能地靠近连收受
。

5.3.3 在测温点高低各 300mm 领域内保温层应尽可能加厚，蒸发器与测温点之间的全数管线应保温优良
。

5.3.4 丈量段（含仪器仪表）内应采取保温措施，以预防漏扰装响试验了局
。

5.4 压力丈量

5.4.1 压力测点应位于一段等直径的直管段的中部，这个直径蹬宗蒸发器收受直径并且距蒸发器的距离不幼于 10 倍收受直径，在这段长杜爪没有任何扰动件，静压测管应与管壁面垂直
。

5.4.2 压力测点位于温度测点和收受之间
。

6、试验

6.1 丈量项目蕴含：

a）造冷剂的质量流量，水的质量流量；

b）系统图中标注各测温点的温度；

c）系统图中标注各测压点压力
。

6.2 被测换热器装置结束后应进行密封性查抄，并进行抽真空等筹备工作
。

6.3 试验名义工况应按表 1 或表 2 的划定
。

6.4 换热量的丈量应在不变状态下进行
。在测试起头前至少使工况不变 30min，每个工况至少采集五组数据，每组数据的采集距离应相称且不少于 3min
。参数变动或颠簸达到表 4 的规按时可以为工况达到不变
。

表 4 试验工况参数的读数允差
