今天给各人带来的分享内容是关于石油天然气钻采设备-可溶桥塞的检验步骤。
可溶桥塞（dissolva blebridge plug）是一种由在肯定前提下能通过物理变动和（或）化学反映，在一按功夫内由较大体积转化为颗；蚍肿幼刺淖柿献槌傻那湃 ？扇芮湃飨罨艿募际跻蠛投杂Φ募煅椴街杓缦履谌。
1、可溶桥塞技术指标检验
1.1 技术要求
1.1.1重要技术指标
可溶桥塞工作温度分为 3 个等级（L、M、H），可溶性也分为 3 个等级（1、2、3），重要技术指标见表 1。
表 1 可溶桥塞重要技术指标
| 工作温度等级 | 油、套管公称尺寸 mm（in） | 可溶桥塞最大表径 mm | 可溶性等级 | 工作压力 MPa | ||||||
| L | M | H | 1 | 2 | 3 | |||||
50℃ ~ 80℃ | 80℃ ~ 120℃ | 120℃ ~ 150℃ | 89（31/2） | ≤69 | 有效密封功夫 ≥8h， 充分溶化功夫 ≤8d | 有效密封功夫 ≥24h， 充分溶化功夫 ≤15d | 有效密封功夫 ≥40h， 充分溶化功夫 ≤30d | 50 | 70 | 105 |
| 101（4） | ≤85 | |||||||||
| 114（41/2） | ≤90 | |||||||||
| 127（5） | ≤100 | |||||||||
| 140（51/2） | ≤112 | |||||||||
| 178（7） | ≤150 | |||||||||
注：可溶性等级需在尺度溶液中实现测试。 | ||||||||||
1.1.2残留物的要求
残留物单体的肆意方向最大尺寸应不大于 20mm，选取 4mm*4mm 滤网过滤，流出的残留物的质量占可溶桥塞总质量的比例应不大于 5%。
1.1.3 快溶处置要求
可溶桥塞需拥有免钻快溶处置步骤，解封功夫不大于 24h。
1.2 检验步骤
1.2.1 检验装置与前提：
a）检验装置示意图见图 1，应能靠得住提供 1.1.1 要求的检验前提，并能实时纪录温度、压力等参数。
b）检验过程中供可溶桥塞坐封的油套管的内径尺寸应与 1.1.1 要求的油套管公称尺寸匹配。
c）检验过程应选取 1% 的氯化钾溶液作为尺度溶液，并依照 1.1.1 要求的温度进行。

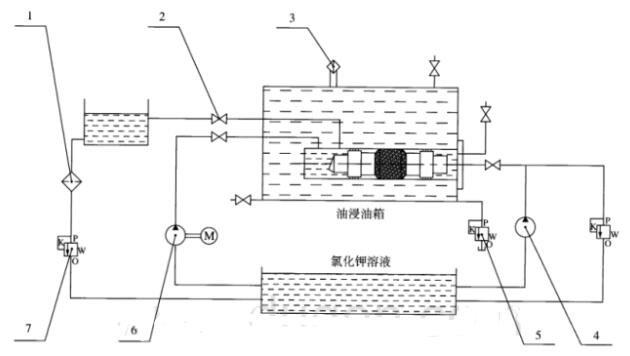

1——过滤器；2——截止阀；3——热互换器；4——高压泵；5——安全阀；6——泵电机组；7——溢流阀
图 1 检验装置示意图
1.2.2 耐压检验步骤：
a）可溶桥塞由液压、机械或火力方式坐封于油套管内并进入密封状态，下端应无阻挠。
b）从桥塞上端灌注尺度溶液，并确保检验装置无泄漏。
c）加热至 1.1.1 要求的工作温度并保温。
d）持续打压至 1.1.1 要求的工作压力后，稳压 15min，压降应不大于 1%。
1.2.3 有效密封功夫和充分溶化功夫检验步骤：
a）将耐压检验合格的可溶桥塞和油套管一起浸泡在尺度溶液中，确保尺度溶液可能始终充分接触可溶桥塞两端。
b）加热至 1.1.1 要求的温度并保温。
c）全数检验过程每隔 2h 查抄并补充净水，确保尺度溶液液量不变。
d）从桥塞上端打压至 1.1.1 要求的工作压力后，持续稳压，纪录起头稳压至压力出现陡降的功夫距离，此功夫应满足 1.1.1 对有效密封功夫的要求。
c）持续浸泡可溶桥塞，按 1.1.1 要求的充分溶化功夫终止溶化，残留物应满足 1.1.2 的要求.
1.2.4 免钻快溶检验：
a）对坐封后的可溶桥塞选取匹配的快溶步骤进行快溶.
b）纪录自起头采取快溶步骤至可溶桥塞解封的功夫距离，应弼足 1.1.3 的要求。
2、尺寸与表观检验
2.1 技术要求
可溶桥塞的尺寸应满足供方或造作商的设计要求，结构件应无变形、裂纹及伤痕，卡瓦齿尖和螺纹应无危险。
2.2 检验步骤
可溶桥塞的尺寸和表观检验应按 2.1 的要求。
3、金属芯轴或金属卡瓦的检验
3.1 技术要求
当可溶桥塞选取金属芯轴或金属卡瓦时，金属芯轴或金属卡瓦应进行超声检测，应切合 NB/T 47013.3-2015 的划定，达到Ⅲ级。无损探伤检测人员应至少具备 GB/T 9445-2015 中要求的Ⅱ级资格。
3.2 检验步骤
当可溶桥塞选取金属芯轴或金属卡瓦时，金属芯轴或金属卡瓦应按 3.1 的要求进行超声检测。
4、可溶桥塞与适配器的衔接端纹检验
4.1 技术要求
可溶桥壁与适配器之间的连策应紧固，附件齐全，如使用油管螺纹衔接，应切合 GB/T 9253.2 的要求。
4.2 检验步骤
可溶桥塞与适配器之间选取套管或油管螺纹衔接时，衔接螺纹应按 4.1 的要求，当选取其他大局衔接时，检验方式应由供方或造作商和用户协商确定。
