造动软管（brake hose）是指造动系统中用于传输液能和气能给造动器或助力器的柔性管
。气压造动橡胶软管总成由两端的金属基造动软管接头（或夹箍）和中央的造动软管组成
。下面我们来进建关于气压造动软管总成的屈挠委顿试验的内容
。

1、试验装置

1.1 试验装置由屈挠循环装置和压力循环装置两个部门组成
。

1.2 屈挠循环装置由移动端和固定端两个部门组成
。移动端可节造试样一端水平往复移动，移动频率为 1.7Hz±0.1Hz；固定端用于固定试样另一端

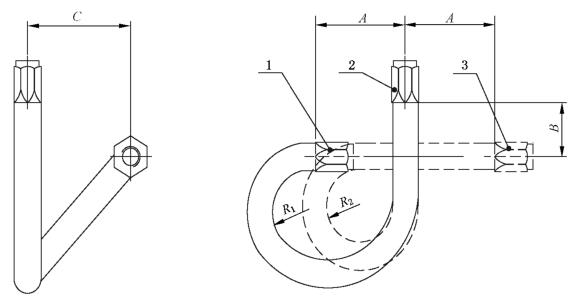

。试样装置状态如图 1 所示
。

1.3 压力循环装置在整个试验期间可实现对试样进行加压和卸压循环，加、卸压快杜咨孔径为 ?1.60mm、厚度为 0.8m 的节流装置节造
。

标引序号注明：

1——移动端极左地位；2——固定端；3——移动端极右地位；

A——固定端往复行程；B——固定端与移动端Y向空间地位尺寸；C——固定端与移动端Z向空间地位尺寸；

R₁——软管移动端极左地位时软管的曲率半径；R₂——软管移动端极右地位时软管的曲率半径
。

图 1 屈挠委顿试验试样装置状态

2、试样预处置

2.1 按表 1 划定的软管自由长度筹备气压造动橡胶软管总成试样
。

2.2 将试样两端接头封堵后按“接头耐侵蚀性”要求进行试验
。

2.3 耐侵蚀性试验实现后，以铅锤状态将试样搁置在 100℃±2℃ 的高温箱中维持 70h±2h
。

2.4 取出试样，在室温下搁置 2h 后，按“3”进行试验
。

表 1 自由长度及装置地位

_{单元为毫米}

3、试验法式

3.1 将预处置后试样的一端固定在屈挠循环装置的固定端，并衔接至压力循环装置
。试样的另一端衔接在屈挠循环装置的移动端并封堵
。试样装置后应处于天然弯曲状态，不应出现任何表力下的扭曲
。试样装置表态对地位尺寸见表 1
。

3.2 启动压力循环装置，使气压从 0MPa 升至 1.0MPa，维持 60s±5s，而后使气压从 1.0MPa 降至 0MPa，维持 60s±5s
。

3.3 启动屈挠循环装置，使试样移动端从图 1 所示地位 1 水平移至地位 3，而后再返回地位 1，此为一个循环
。累计进行 100 万次循环试验，试验频率为 1.7Hz±0.1Hz
。

3.4 试验实现后，对试样施加 1.00MPa±0.07MPa 的空气压力，维持 120s±10s，观察试样是否泄漏
。

以上就是今天的分享！若是您对用于上述试验的造动软管总成屈挠委顿试验装置感兴致，迎接与我们联系！
