今天给各人带来的分享内容是关于阀门流量系数、流阻系数的试验要求及试验法式。

首先来相识两个界说：

流量系数 flow coefficient：K_v，5℃~40℃ 温度领域的水流经阀门，两端差压为 100kPa 时，以 m?/h 计的流量数值，即 K_v 值。

流阻系数 flow resistance coefficient：ζ，阀门压力损失的一个无穷纲系数。

1、试验要求

1.1 试验前提

1.1.1 试验介质为 5℃~40℃ 的净水，测试期间，丈量管路内水温度变动应维持在 ±3℃ 以内。

1.1.2 试验时，流阻系数测试时应保障管路内流动处于紊流状态，雷诺数 Re 应大于 40000。流体的流动特点见附录A。

1.2 丈量值的允许颠簸

1.2.1 测试时，试验阀门的开度地位固定，调整下游阀门使流量达到要求测试的流量值（允许有误差），维持该流量 10s 功夫后观察流量丈量仪表的显示值，在确定显示的流量值中，最大值和最幼值之差相对于均匀值的误差应不超过 1.2% 后，能力够进行试验阀门流量-差压的测试纪录。对每个流量，都应每距离不少于 5s 功夫，同时纪录流量和差压数值，不少于 5 次。

1.2.2 对公称尺寸大于 DN500 的试验系统，因可能受试验系吐澉量不变情况的限度，按 1.2.1 的步骤先对流量不变性观察，其最大值和最幼值之差相对于均匀值的百分迸爪不超过表 1 的划定后，才可进行试验的流量和差压的数据纪录。推算时，应取流量和差压所有读数的算术均匀值作为本试验的现实值。

表 1 最大与最幼丈量值相对于均匀值的允许误差

1.2.3 丈量存在肯定水平的不确定性，在丈量法式、丈量仪器切合本标定时，试验了局的误差可按附录B进行分析。

1.3 丈量管路的流量与差压

在测试时，该当测试试验阀门前后取压点段管路自身的流量与差压，测试前提和试验法式与测试被试验阀门一样。尤其对被试验阀门流阻系数 ζ 值较低的，不成忽略管路自身的流量与差压。

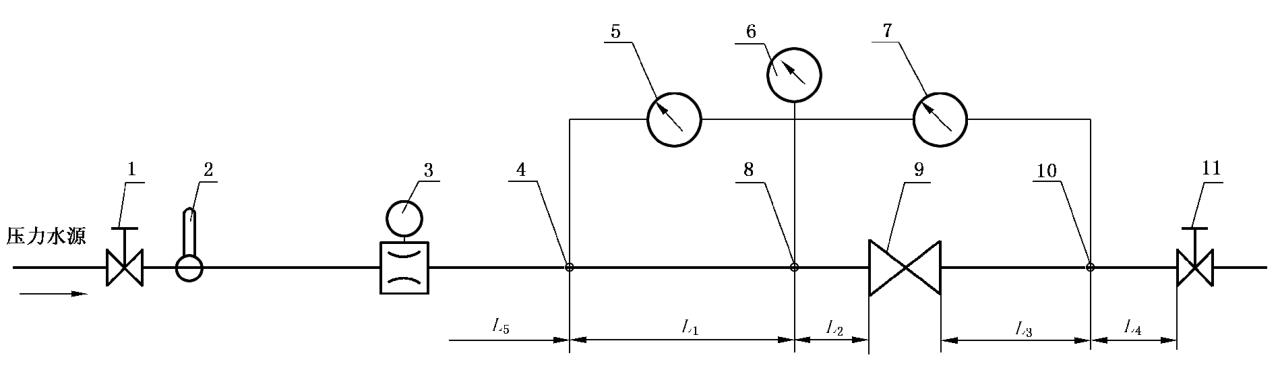

注明：

1——上游阀门；2——温度计；3——流量丈量仪表；4——直管段取压孔；5——直管段差压（Δp_t）丈量仪表；6——压力丈量仪表；

7——试验阀门管段差压（Δp₁）丈量仪表；8——上游取压孔；9——试验阀门；10——下游取压孔；11——下游调节阀门。

图 1 直通式或Z形衔接试验阀门的典型试验系统安插图

2、试验法式

2.1 将被试验阀门装置在图 1 或图 2 所示的试验装置中，试验阀门处于开启状态，启动试验系统水泵，使管路内排净空气，全数充斥水。

2.2 试验阀门处于某个开度地位，在流量状态切合 1.2 的规按时，能力够进行测试纪录。

2.3 当有与试验阀门前后测试管路等长度及同规格尺寸的试验管的差压可进行测试时，应同时测试纪录该段的差压；没有测试管路等长度及同规格尺寸段的差压可同时测试时，应在试验阀门测试实现后，取下试验阀门，将测试管路衔接在一路，按被试验阀门的试验法式和流量点进行测试管路的差压丈量。

2.4 对无特殊注明的产品，流阻系数和流量系数的测试应在产品处于全开地位状态，应尽试验装置的最大流量能力测试，测试纪录应不少于 5 种流量（除非有出格要求），各流量值的变动量应不少于 10%。最大流量应是试验阀门造作商划定的操作领域的上限，该流量时不能产生汽化。

2.5 除因阀芯地位会随流量变动而变动的阀门表，其他阀门在职一开度地位，给定最幼流量、最大流量及介于最幼流量和最大流量之间的均分流量状态，其流量系数的最大值和最幼值之间的误差应不超过 2%。

2.6 凭据阀门的类型分歧，能够选择分歧的步骤进行试验，对无特殊注明的产品，测试数据可所以：设定管路内的流量读取丈量点的差压，或设定丈量点的差压读取管路内的流量。

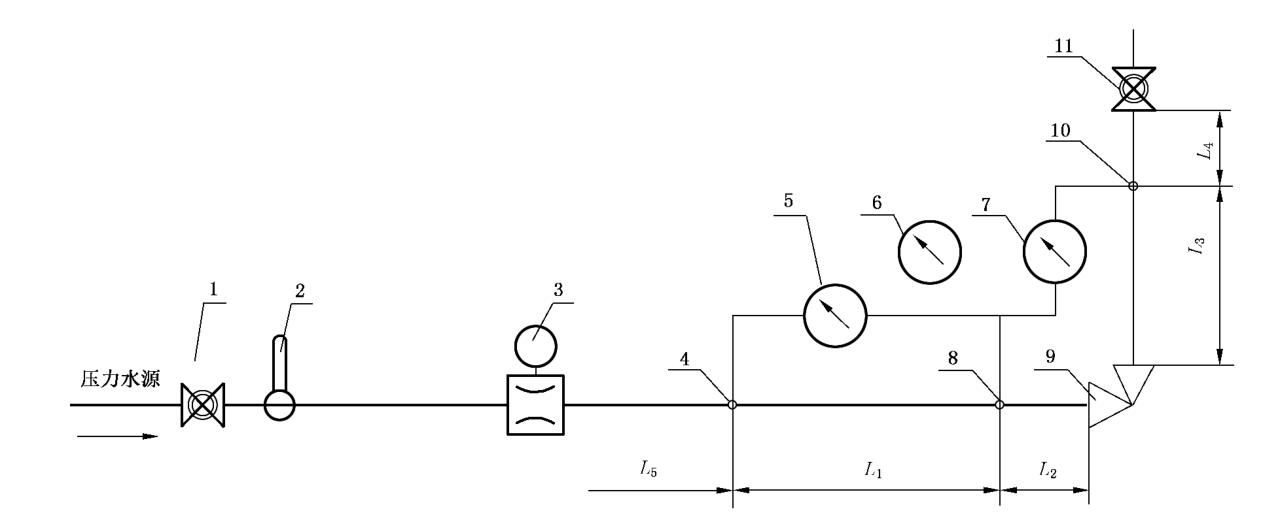

注明：

1——上游阀门；2——温度计；3——流量丈量仪表；4——直管段取压孔；5——直管段差压（Δp_t）丈量仪表；6——压力丈量仪表；

7——试验阀门管段差压（Δp₁）丈量仪表；8——上游取压孔；9——试验阀门；10——下游取压孔；11——下游调节阀门。

图 2 角式衔接试验阀门的典型试验系统安插图

以上就是今天的分享！若是您对用于上述试验的阀门流量流阻系统试验装置感兴致，迎接与我们联系！
