金属资料与氢环境相容性试验设备主体根基结构如图 1 所示，重要由试验箱、 支持装置、丈量装置、 加载杆等组成。

试验箱的重要作用是给试样提供高压气体环境；支持装置用于固定试样的一端；丈量装置用于丈量试样轴向力、试样变形、横梁位移等参数；加载杆与伺服机构衔接，为试样提供轴向力。

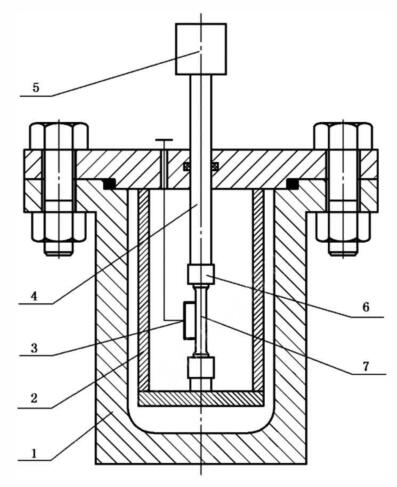

注明：1——试验箱；2——支持装置；3——内部丈量装置；4——加载杆；5——表部丈量装置；6——夹具；7——试样。

图 1 试验设备主体根基结构

1、通常要求

1.1 金属资料与高压氢环境相容性试验设备主体拜见图 1。重要由试验箱、支持装置、丈量装置、加载杆等组成。

1.2 试验设备应满足 GB/T 29729、GB/T 34542.1 的有关安全要求。

1.3 试验设备的资料应满足相应国度尺度或者行业尺度的要求，与氢气直接接触的资料应与氢气拥有优良的相容性。

1.4 试验设备的温度和压力节造系统应能满足有关试验要求。

1.5 试验设备的气体排放系统应设置流量节造装置。

1.6 试验设备停用期间，试验箱内宜充装 0.1MPa 的高纯氮气或惰性气体进行；。

1.7 试验设备陆续 15 天以上停用时，应先经泄漏检测，合格后方可进行试验。

2、试验箱

2.1 试验箱资料、设计、造作、使用治理、定期检验蹬爪参考 TSG 21 的有关划定。

2.2 试验箱设计应试虑委顿载荷及氯气对资料机能的影响。

2.3 试验箱设计压力循环次数不得低于预期使用年限内的压力循环次数。

2.4 宜选取适当的装置平衡气体压力作用在加载杆上的轴向力。

3、丈量装置

3.1 内部丈量装置

3.1.1 内部丈量装置应能接受试验箱内的压力，并具备试验所需的精度和分辨率。

3.1.2 内部丈量装置的电子元件在高压氢气环境中应拥有优良的不变性。

3.1.3 应具体纪录内部丈量装置在高压氢气环境中输出信号随功夫的变动法规，纪录功夫应大子相应试验所需的功夫。

3.1.4 委顿试验应选取内部载荷丈量装置丈量试样轴向力。

3.2 表部丈量装置

3.2.1 选取表部载荷丈量装置时，应对丈量值进行建改，具体纪录建改步骤，并提供文件注明.建改至少应试虑以下成分：

a）气体压力作用在加载杆上的轴向力；

b）加载杆与试验箱之间动密封处的摩擦力。

3.2.2 选取表部位移丈量装置时，应试虑加载杆弹性变形对试样变形量丈量了局的影响，并纪录解除该影响的步骤。
