自膨胀资料及自膨胀封隔器机能试验-「PP电子」

信息中心

0 编纂：PP电子 | 市场部 2022-10-10

自膨胀资料及自膨胀封隔器机能试验：

1、自膨胀资料试验

自膨胀橡胶资料的体积膨胀试验依照 GB/T 18173.3 的要求进行，机能应切合表 1 和表 2 的要求，体积膨胀率的推算步骤参考 GB/T 18173.3。

表 1 遇油膨胀橡胶资料机能指标

序号	试验项目	指标
1	拉伸强度，MPa	≥6.5
2	扯断伸长率，％	≥250
3	扯破强度，kN/m	≥26
4	体积膨胀倍率，％	≥150
5	拉伸强度变动率，％	通例型≤-25，高温型≤-20
6	扯断伸长率变动率，%	通例型≤-35，高温型≤-30
注 1：体积膨胀倍率试验的试验介质是 10 号柴油，试验前提是常压，温度 70℃±5℃，功夫 72h。注 2：拉伸强度变动率和扯断伸长率变动率在热空气老化试验后测定，试验压力为常压，通例型资料的试验温度 130℃，试验功夫 48h，高温型资料的试验温度 160℃，试验功夫 48h。

2、自膨胀封隔器机能试验

2.1 遇油自膨胀式封隔器用 10 号柴油作为试验介质，遇水自膨胀式封隔器用净水作为试验介质，试验介质内应无显著的微幼颗粒物或其他梗塞渗漏的物质。

表 2 遇水膨胀橡胶资料机能指标

序号	试验项目	指标
1	拉伸强度，MPa	≥5.0
2	扯断伸长率，%	≥250
3	扯破强度，kN/m	≥26
4	体积膨胀倍率，% （净水）	≥200
5	体积膨胀倍率，％（盐水）	≥100
5	拉伸强度变动率，%	≤-30
6	扯断伸长率变动率，%	≤-40
注 1：体积膨胀倍率在净水和盐水中的试验前提均为常压，温度 70℃±5℃，功夫 72h，盐水为浓度 5% 的 NaCI 水溶液。注 2：拉伸强度变动率和扯断伸长率变动率在热空气老化试验后测定，试验压力为常压，试验温度 130℃，试验功夫 48h。

2.2 试验步骤：

a）将封隔器放入试验台架中，如图 1 所示，保障封隔器在台架内处于居中状态，使基管相对于试验台架固定。

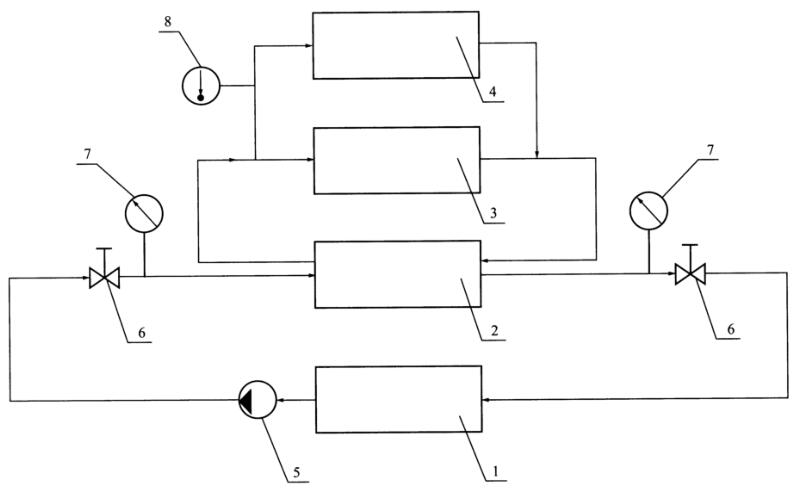

图 1 自膨胀式封隔器及胶筒试验装置示意图

1——液体介质容器；2——封隔器试验台架；3——加热循环系统；

4——温度节造系统；5——加压泵；6——单流阀；7——压力表；8——温度计

图 1 自膨胀式封隔器及胶筒试验装置示意图

b）使试验台架充斥试验介质，并排尽试验台架内部的气体。

c）将试验介质加热至封隔器的额定工作温度，试验压力为常压。

d）封隔器膨胀功夫参照表 3 的要求，膨胀过程中应不休补充试验介质，保障试验台架内部处于充斥状态。

表 3 自膨胀式胶筒技术指标

e）加压前先打盛开气孔，直至无气体溢出后，开启加压泵从封隔器的一端进行缓慢加压。

f）试验压力达到表 4 要求的额定工作压差的 1.2 倍时终场加压，稳压功夫大于 1h，且压降不应超过最大额定工作压差的 5%。

g）稳压实现后，从封隔器的另一端沉复进行上述加压和稳压，纪录试验数据。

h）试验实现后泄压并排空试验台架内的试验介质，取出封隔器。

表 4 分歧胶筒长度的自膨胀式胶筒工作压差
