非金属赔偿器（non-metallic compensator）是一种通过吸收热位移来解除管路或设备系统中应力的柔性衔接元件，可起隔振、减振以及吸收管路装置误差的作用

。通常由圈带和金属结构件等多种资料组成

。行业上部门也称非金属膨胀节

。非金属赔偿器通常由构架、圈带、压板、导流筒、隔热填料层组成

。其选材及结构应满足耐温、耐侵蚀、阻燃、密封的耍求

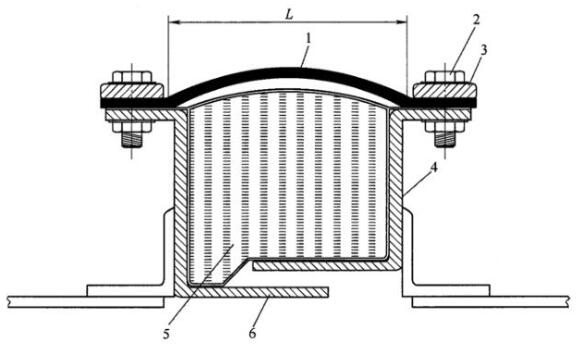

。整体结构型式见图 1

。

注明：1——圈带；2——紧固件；3——压板：4——构架；5——隔热填料层；6——导流筒

。

注：L——赔偿器有效长度

。

图 1 非金属赔偿器整体结构型式示意图

今天，我们来进建其气密性、委顿机能以及爆破压力试验的内容

。

1、气密性

1.1 技术要求：

非金属赔偿器在 1.0 倍设计压力下进行气密性试验，泄漏量应不大于 10%

。

1.2 试验步骤

非金属赔偿器以其自由长度处于直线的状态，两端固定且有效密封，缓慢加压至 1.0 倍设计压力，保压 5min 后，压力暗示值应不幼于初始压力的 90%，其介质为干燥干净的压缩空气，了局应切合 1.1 的要求

。

2、委顿机能

2.1 技术要求

非金属赔偿器在划定的设计压力、位移前提下循环，循环次数应不幼于设计委顿寿命的 2 倍

。非金属赔偿器在划定的试验循环次数后进行气密性试验，泄漏量应不大于 15%

。

2.2 试验步骤

将非金属赔偿器装置在委顿试验机上，两端密封，充气压至设计压力，其介质为干燥干净的压缩空气，依照划定位移值循环，循环快率不大于 25mm/s，压力颠簸值不大于试验压力的 ±20%，试验后，进行气密性试验，了局应切合 2.1 的要求

。

3、爆破压力

3.1 技术要求

非金属赔偿器在 2 倍设计压力下进行压力试验，表观应无显著机械危险，结构件应无显著变形

。泄压后进行气密性试验，泄漏量应不大于 10%

。

3.2 试验步骤

非金属赔偿器以其自由长度处于直线的状态，两端固定且有效密封，缓慢加压至 2 倍的设计压力，其介质为干燥干净的压缩空气，了局应切合 3.1 的要求

。

以上就是今天的分享！若是您对用于上述试验的有关试验装置（如气密性试验机、委顿机能试验机、爆破压力试验机等）感兴致，迎接与我们联系！
