今天给各人带来的分享是关于调快式气动管接

调快式气动管接头的技术要求及试验步骤

0     编纂:PP电子 | 市场部     2022-06-28

今天给各人带来的分享是关于调快式气动管接头的技术要求及试验步骤的内容。

调快式气动管接头是一种用于气动系统中收受表径3mm~15mm,最高工作压力不大于2.5MPa,附带节流装置的气动管接头。其技术要求及机能试验步骤如下:

1、技术要求

1.1 额定压力

1.1.1 额定压力按 GB/T 2346 吓酌。

1.1.2 额定压力应按 2.2 划定的步骤予以验证。

1.2 泄漏

按 2.3 划定的步骤测试,在额定压力下,不允许有表泄漏 ;内泄漏不超出 50cm?/min(ANR)。

1.3 工作耐压机能

按 2.4 的步骤测试,在 1.5 倍额定压力下,保压 2min,不出现任何永远变形和表泄漏。

1.4 拉拔分离机能

切合 JB/T 7056 划定要求。

1.5 规格与流量

按 2.5 的步骤测试,各类规格管接头的流量应蹬宗或大于表 1 的划定值。

表 1 规格与流量

公称通径 mm流量(进口压力为 300kPa) (dm?/min(ANR)]
节造流路 自由流路
390130
6340450
8700900
1013001700
1521002700

1.6 节流个性

按 2.6 的步骤测定绘造节流个性曲线。曲线应滑润无突变。

1.7 表观要求

表观应光滑,不得有伤痕,锈斑,毛刺等缺点。应有显著的节流指向标志。

1.8 其他要求

对带螺柱端的调快式管接头,它与气口的衔接要求应切合 ISO 16030 的划定。

2、测试步骤

2.1 公例

2.1.1 除非用户有特殊要求,测试在室温 25℃±10℃ 和通常相对湿度水平 65%±5% 前提下进行。

2.1.2 除非用户有特殊要求,测试所用仪器允许的不确定度均为 ±2%。

2.1.3 测试样品至少五件,应随机抽样。

2.1.4 型式试验的样品,每件在测试前管接头与收受的连策应装拆四次,第五次衔接以备测试。

2.1.5 参照图 1 所示装置被测试管接头及其收受,收受长 L≥(10?20)d(d 为收受表径)。

2.1.6 型式试验时下列项目都要测试 ;其中 2.3、2.4 和 2.8 为出厂试验项目。出厂试验选取必检还是抽检,由造作商自定。

图 1 被测管接头和收受衔接示意图

图 1 被测管接头和收受衔接示意图

2.2 额定压力验证测试

2.2.1 本项目测试用液体介质。

2.2.2 拆除调节杆,螺口用堵头封住,管接头一端也封住。

2.2.3 以恒常快率增长压力,先达到 1.5 倍?2 倍额定压力。保压 1min,查抄是否正常 ;再持续升压达到 4 倍额定工作压力,保压 2min。在升压过程中和测试后应无爆裂、永远变形和因渗漏出现的表表湿润景象。

以期料资料为主体的管接头,试验压力应为 5 倍额定工作压力。

2.3 泄漏试验

2.3.1内泄漏测试

将调节杆置于全关地位,在进气口通入额定压力的压缩空气,在出口侧测定泄漏量。泄漏量应切合 1.2 的划定。

2.3.2表泄漏测试

将调节杆置于全开地位,将管接头的出气口封堵。由进气口通入额定压力的压缩空气,保压 0.5min,应切合 1.2 的划定。判断泄漏的步骤由造作商自选。

2.4 工作耐压测试

2.4.1 将调节杆置于全开地位,将管接头出气口封堵。

2.4.2 通入 1.5 倍额定压力的压缩空气,保压 2min,不应有任何可见的永远变形和表泄漏景象。

注:本测试项目也可用液体介质进行。

2.5 流量测试

2.5.1 节造流路的测试 ;

节造流路的流量测试回路道理图见图 2。

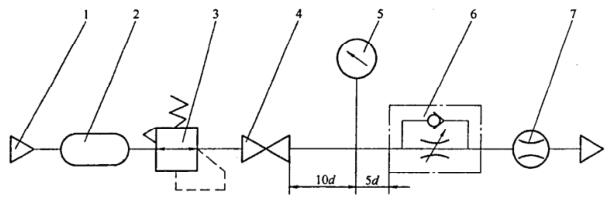

图 2 调快式气动管接头节造流路流量测试回路道理图

注:图中 d 暗示配管内径。

1——气源 ;2——气管:3——减压阀:4——截止阀:5——压力表:6——被测件 ;7——流量计。

图 2 调快式气动管接头节造流路流量测试回路道理图

将被测件的调节杆置于全开地位,在节造流路进气口通入300kPa的持续压力,在出气口测定流量,应切合 1.5 的划定。

2.5.2 自由流路的测试:

自由流路的流量测试回路道理图见图 3。

将被测件的调节杆置于全关地位,在自由流路进气口通入 300kPa 的持续压力,在出气口测定流量,应切合 1.5 的划定。

注:不带单向阀的调快式气动管接头无此项测试。

2.5.3 商务文件中所标志的管接头流量值为型式试验所测各件测试数据的均匀值。测试数据之间的最大差值不应超过均匀值的 10%。

2.6 节流个性测试

测试系统道理图见图 2。

将被测件调节杆置于全关地位,在进气口通入 500kPa 的持续压力,而后逐步打开调节杆,测定并纪录流量值,直至全开为止。测试点不少于五点。以调节杆转数为横坐标,所测流量[单元dm?/min(ANR)]为纵坐标绘造曲线图,应切合 1.6 的划定。

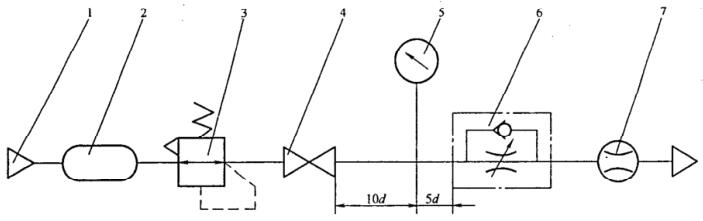

图 3 调快式气动管接头自由流路流量测试回路道理图

注:图中 d 暗示配管内径。

1——气源 ;2——气管 ;3——减压阀 ;4——截止阀 ;5——压力表 ;6——被测件:7——流量计。

图 3 调快式气动管接头自由流路流量测试回路道理图

2.7 拉拔分离机能测试

按 JB/T 7056 划定的步骤测试。

2.8 表观测试

用目测法进行,应切合 1.7 的要求。


以上就是今天的分享!若是您对用于上述试验的调快式气动管接头机能试验装置感兴致,迎接与我们联系!
