油嘴套按产品用处罚为稠油油嘴套和稀油油嘴套。其中，稀油油嘴套按其结构大局又分为保温式油嘴套和非保温式油嘴套。其结构型式别离如图 1、图 2 和图 3 所示。今天我们来进建其压力试验的步骤。

1——进油管短接；2——油嘴接头；3——三通；4——丝堵；5——出油管短接

图 1 稠油油嘴套结构示意图

1、压力试验要求：

油嘴套压力试验要求见下表 1：

表 1

1——进油管短节；2——压力表收受；3——油嘴接头；4——嘴后收受；5——丝堵；6——十字筋；7——出油管短接

图 2 稀油非保温式油嘴套结构示意图

2、压力试验步骤

2.1 试验介质

净水。

2.2 试验温度

室温。

2.3 试验法式

压力从零升至预约的试验压力，稳压功夫不少于 10min，而后降压至零。

2.4 验收准则

在划定的稳压期间内无可见渗漏和异常变形景象产生，稳压期间压降应不大于试验压力的 5%。

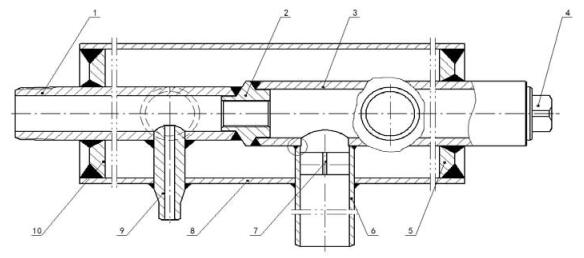

1——进油管短节；2——油嘴接头；3——嘴后收受；4——丝堵；5——后堵板；6——出油管短节；

7——十字筋；8——保温套；9——压力表收受；10——前堵板

图 3 稀油保温式油嘴套结构示意图

以上就是今天的分享！若是您对用于上述试验的油嘴套压力试验装置感兴致，迎接与我们联系！
