今天来和各人分享的是关于液压管接头用螺纹油口和柱端填料密封柱端（A 型和 E 型）的机能试验步骤。

Ps：做过循环脉冲或爆破试验的油口应不允许再次试验、使用或贮存。

1、爆破压力试验

1.1 准则

取 3 个样品做试验，当爆破压力达到工作压力的 4 倍时，可确认该柱端切合本部门的要求。

1.2 资料

1.2.1 试验块和柱端

试验块应是无涂层的，其硬度在 50HRC?55HRC 之间（见GB/T230.1）。柱端应由低碳钢造成并经涂层处置。

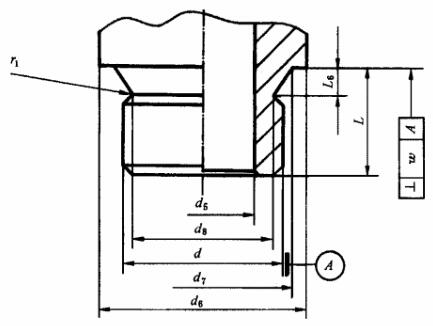

图 1 用填料密封的轻载（L系列）和沉载（S系列）A型柱端

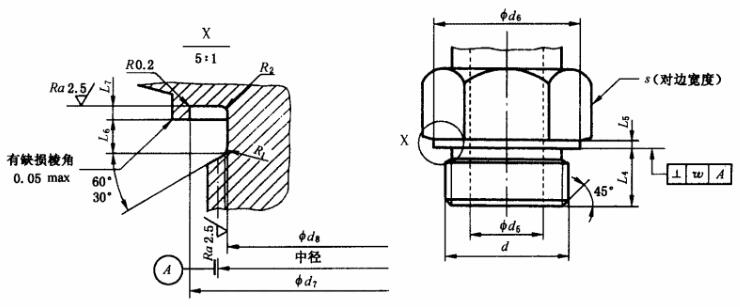

图 2 用填料密封的轻载（L系列）和沉载（S系列）E型柱端

1.2.2 试验密封圈

除非还有划定，当按 GB/T 6031 丈量时，试验密封圈利用硬度为（90±5）IRHD 的丁晴橡胶（NBR）造作。试验用 A 型密封圈应切合表 1 的划定，试验用 E 型密封圈应切合表 2 的划定。

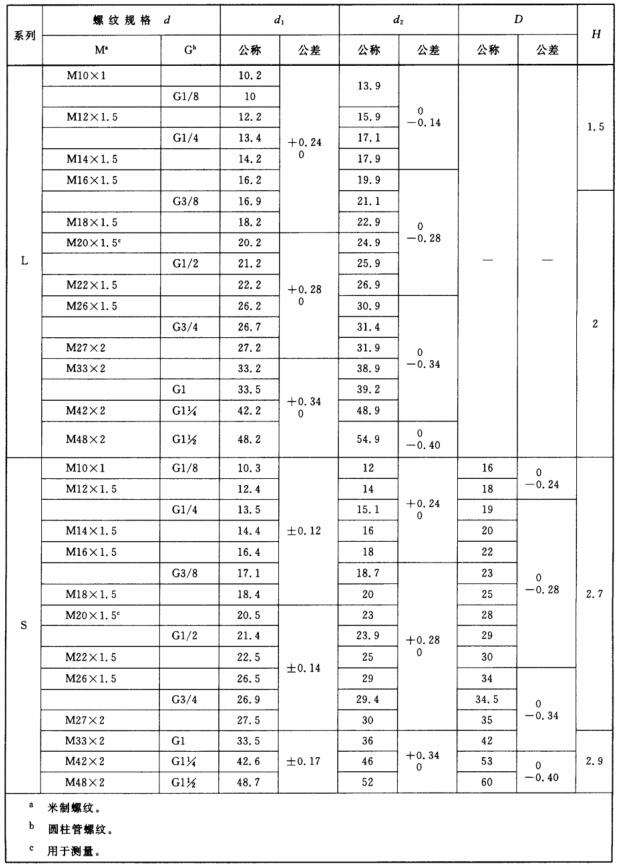

表 1 轻载（L系列）和沉载（S系列）A型柱端用填料密封尺寸

单元为毫米

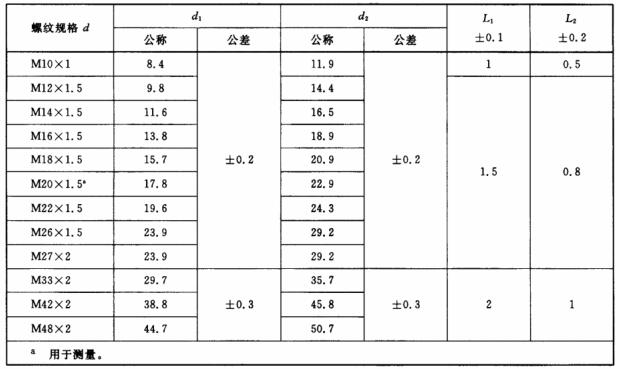

表 2 轻载（L系列）和沉载（S系列）E型柱端用填料密封尺寸

单元为毫米

1.3 操作

1.3.1 螺纹光滑

对试验来说，在施加扭矩之前，螺纹和密封面应该使用切合 GB/T 3141 黏度为 VG32 的液压光滑油。

1.3.2 柱端扭矩

试验时 A 型和 E 型柱端应按表 3 的划定施加扭矩。

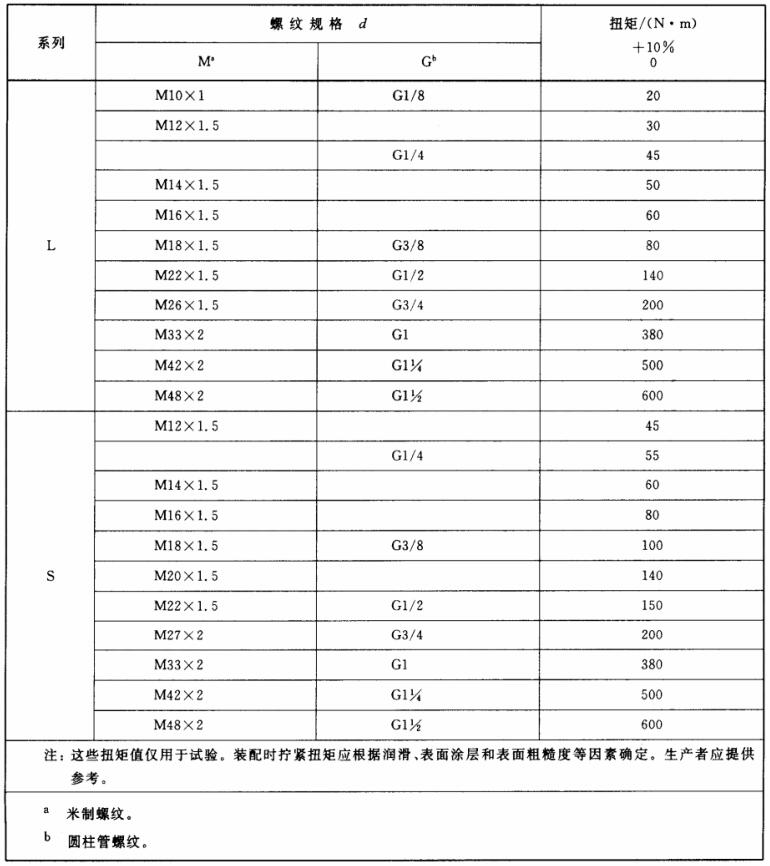

表 3 A型和E型柱端合格性试验扭矩

1.3.3 升压快率

爆破试验时，升压快率不得超过 138MPa/min（1380bar/min）。

2、循环脉冲试验

2.1 准则

在它们各自的脉冲压力下，取 6 个样品做尝试。

2.2 资料

使用 1.2 中划定的资料。

2.3 操作

2.3.1 螺纹光滑

切合 1.3.1 的划定。

2.3.2 柱端扭矩

按 1.3.2 的划定施加扭矩。

2.3.3 频率和升压快率

频率应在 0.5Hz?1.3Hz 之间，并应切合 GB/T 5568 中所示的波形图，除非升压快率被适本地调整。

2.4 要求

6 件样品均应通过 1 000 000 次循环脉冲试验。

2.5 试验汇报

建议按划定的型式写出试验汇报。
