今天给各人带来的是关于射孔器仿照井射孔试验的内容。

1、道理

将射孔器下入仿照井内，对井筒内介质加压至划定值，引爆射孔器。通过对射孔后试验套管，射孔枪的检测，评价射孔器的机能。

2、试验套管靶及造备

2.1 试验套管靶

2.1.1 试验套管靶的结构

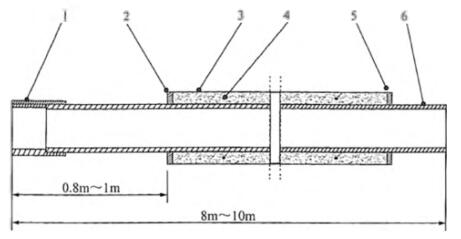

试验套管靶结构示意图见图 1。

1——套管接箍；2——上扶正套；3——养护套；4——水泥环；5——下扶正套；6——试验套管

图 1 试验套管靶结构示意图

2.1.2 试验套管

凭据射孔器型号选定合适的套管且应切合表 1 划定。

2.1.3 养护套

选取厚度为 2.0mm~2.5mm 的钢板卷造。其直径应保障养护套与套管之间有不幼于 25mm 厚的环形空间，养护套长不幼于 7m，上、下端应设有扶正套。

2.1.4 水泥环

选取切合 GB 10238 划定的 A 级油井水泥浆灌造，水泥浆相对密度为 1.85~1.93。

表 1 套管和油管的规格及钢级

2.2 试验套管靶造备

2.2.1 将养护套固定在试验套管上，并下入仿照井中。

2.2.2 按 2.1.4 要求，配造水泥浆，将水泥浆灌入套管与养护套之间的环形空间内。

2.23 常温前提下，养护功夫不少于 72h。

2.2.4 将养护结束的套管靶取出待用。

3、试验设备

试验设备应满足如下要求：

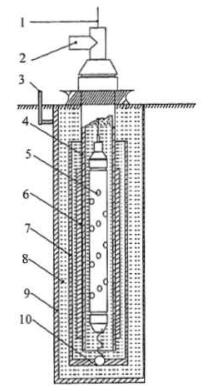

a）仿照井，井深不幼于 200m，井筒内径不幼于 335mm，其结构如图 2。

b）钻机一部，提升力不幼于 300kN。

c）高压泵一台，额定工作压力为 50Mpa。

d）电缆绞车一台，电缆长度不幼于 600m。

e）净水池一个。

1——电缆；2——加温加压人丁；3——加温循环出口；4——试验套管；5——射孔器；6——水泥环；

7——承压套管；8——射孔介质；9——仿照井筒；10——承压阀球/座

图 2 仿照井结构示意图

4、试样

4.1 射孔器的表观和尺寸应切合该产品尺度划定。射孔弹抽样按要求抽取。

4.2 射孔枪有效射孔长杜爪不大于 6m。

4.3 射孔枪耐温耐压机能应满足要求。

5、试验前提

试验满足下列前提：

a）试验介质：净水。

b）试验压力：18MPa~20MPa。

6、试验法式

6.1 下套管

6.1.1 试验套管靶与承压套管衔接后，下入仿照井中预约深度。

6.1.2 装置密封加压装置。

6.2 下射孔器

6.2.1 凭据设计要求组装射孔器。

6.2.2 在电路断路的情况下衔接引爆线与电缆，将射孔器下放到仿照井预约深度处。

6.3 加压与引爆

对井筒加压，当压力达到划定要求时，引爆射孔器。

6.4 起套管

井筒泄压后，别离起出试验套管靶和承压套管。

6.5 破靶

剖开试验套管靶上的养护套和水泥环。

6.6 数据丈量与采集

6.6.1 承压套管

查抄承压套管上穿孔数量。

6.6.2 试验套管

在试验套管上采集如下数据：

a）裂孔数量。

b）丈量穿孔孔径，将卡尺量爪伸入孔眼内成90°方向丈量长轴、短轴的值，单元为毫米（mm）。

c）丈量裂缝长度，裂缝长度取孔眼单侧裂缝长度，单元为毫米（mm）。

d）丈量套管表径胀大，射孔后套管表径与原始表径差值，取最大值，单元为毫米（mm）。

e）丈量内毛刺高度，任取邻近的至少五个孔的一段试验套管剖开，用深度卡尺在套管内壁孔眼处进行丈量，单元为毫米（mm）。

6.6.3 射孔枪

在射孔枪上采集如下数据：

a）枪头、枪尾及接头脱落情况。

b）非孔眼处裂纹及横向断裂情况。

c）射孔孔眼与盲孔对位情况。

d）表径胀大，射孔后枪身表径与原始表径的差值，取最大值，单元为毫米（mm）。

e）孔眼裂缝长，单元为毫米（mm）。

7、试验了局的推算与表述

7.1 丈量精度

7.1.1 穿孔孔径、内毛刺高度、表径胀大精度为 0.1mm。

7.1.2 裂缝长度精度为 1mm。

7.2 数据纪录

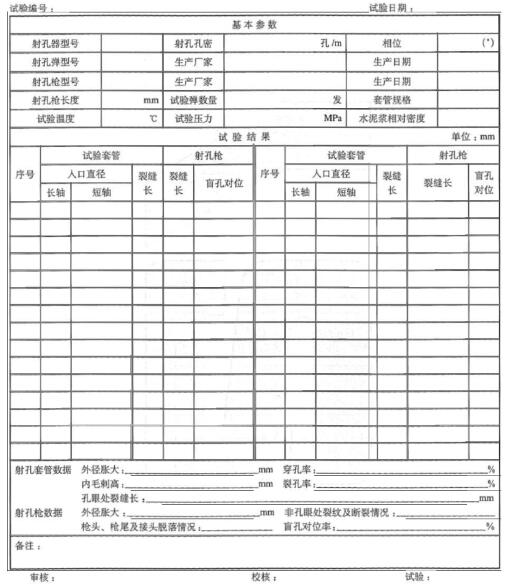

纪录试验了局，体式拜见下图 3。必要时，对试样和试验了局进行拍照。

图 3 仿照井射孔试验数据表体式
