今天给各人带来的分享是关于换向阀靠得住性评估的试验设备及试验前提有关要求的内容。

1、试验设备

1.1 根基试验设备

根基试验设备见图 1。任何装置在排气口的消声器应尽量减幼对被测阀的流量影响。

图 1 中的根基回路，未蕴含必要的安全装置。掌管测试人员务必充分思考人身与设备的安全。

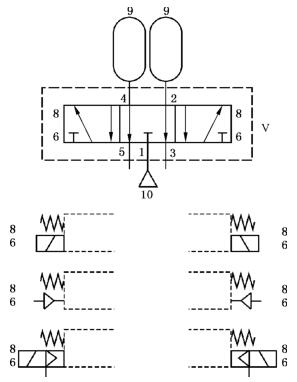

a）二位双稳态阀	b）带弹簧或气压复位的二位单稳态阀	c）三位阀
注明：1~5——气口；6——节造信号：电气、气动或先导式节造；7——弹簧复位或气压复位； 8——弹簧复位至中位；9——容器；10——至气口 1 处的供气压力；V——被测阀。 注：先导式供气可所以内部的或表部的，只有其满足划定的职能。

图 1 通过试验评估换向阀的靠得住性试验回路

1.2 连收受路和容器

1.2.1 被测阀的工作气口直接衔接容器，或使用管子衔接，各衔接部件应尽量减幼对被测阀的流量影响。

注：容器的尺寸在 GB/T 38206.1 中给出。

1.2.2 连收受路中的管子应尽可能短，使容器可能在节造信号提供的功夫之内实现充气和排气过程。

1.3 多个气动阀同时作为

在测试气动阀时，若干个被测阀可能由一个节造阀同时操作。为此，应依照在 2.3.1 中所描述的节造压力施加于所有的被测阀。

2、试验前提

2.1 通常试验前提

通常试验前提应依照 GB/T 38206.1 的划定。

2.2 初始前提

被测阀应通过职能查抄，初始测试数据不应超过本部门中划定的阈值。

2.3 循环频率

2.3.1 驱动被测阀，确保循环过程中与工作气口相连的容器压力降至工作压力的 10% 以下，而升高则应至 90% 以上。

2.3.2 驱动脉冲的开/关功夫占空迸爪为 1∶1。

2.3.3 对于二位单稳态阀，应依照图 2 施加节造信号。

注明：V——节造阀信号；0——节造阀信号：关；

t——功夫；n_T——循环功夫；1——节造阀信号：开；p₂，p₄——容器压力。

图 2 用于二位单稳态阀的节造信号

2.3.4 对于二位双稳态和三位阀，应依照图 3 施加节造信号。

注明：V12，V14——节造阀信号；0——节造阀信号：关；

t——功夫；n_T——循环功夫；1——节造阀信号：开；p₂，p₄——容器口压力。

图 3 用于二位双稳态和三位阀的节造信号
