今天给各人带来的分享是关于液压用钢丝或织物加强单一压力型橡胶软管和软管组合件（以下简称软管）的机能试验要求方面的内容。凭据有关尺度划定，该型软管的机能试验内容蕴含静液压、长度、最幼弯曲半径、耐脉冲机能等计算 9 项，各项对应的机能要求如下：

1、静液压要求

当依照 ISO 1402 进行试验时，软管和软管组合件的最大工作压力、验证压力和最幼爆破压力应切合表 1 的值。

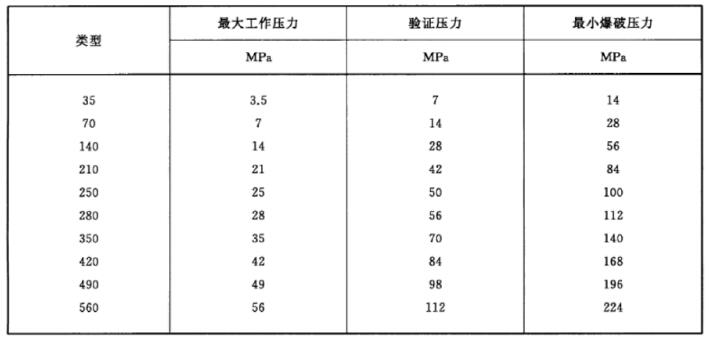

表 1 最大工作压力、验证压力和最幼爆破压力

2、长度变动

当依照 ISO 1402 进行试验时，软管在最大工作压力下的长度变动应不超过 +2% 或 -4%。

3、最幼弯曲半径

当依照 ISO 10619-1 进行试验时，最幼弯曲半径应切合表 2 的值。

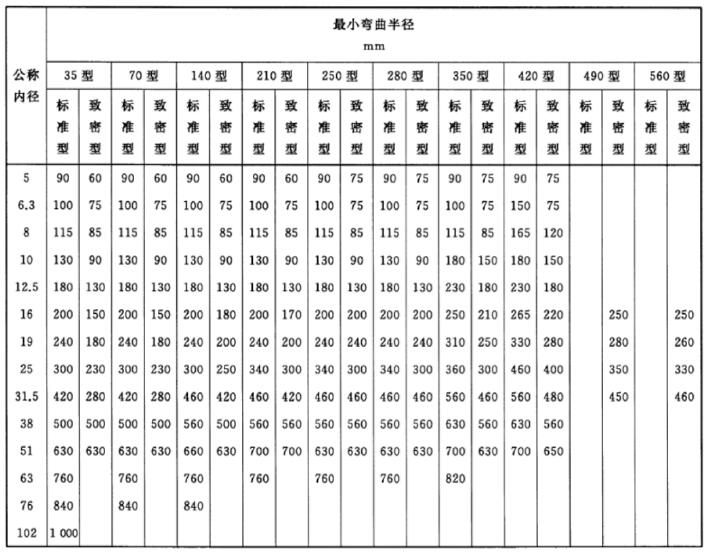

表 2 最幼弯曲半径

4、耐脉冲机能

4.1 脉冲试验应按 ISO 6803 进行。A 和 B 级此外试验流体温杜爪为 100℃，C 和 D 级此外应为 120℃。

42 在最大工作压力 133% 的脉冲压力下试验时，A 级别软管应能接受至少 200 000 次脉冲。

在最大工作压力 133% 的脉冲压力下试验时，B 级别软管应能接受至少 500 000 次脉冲。

在最大工作压力 133% 的脉冲压力（35 型?280 型）或者在最大工作压力 120% 的脉冲压力（350 型、420 型、490 型和 560 型）下试验时，C 级别软管应能接受至少 500 000 次脉冲。

在最大工作压力 133% 的脉冲压力下试验时，D 级别软管应能接受至少 100 0000 次脉冲。

4.3 在达到划定的脉冲次数之前，软管应无泄漏和败坏景象。

4.4 本试验应视为粉碎性试验，试验后的试样应报废。

5、软管组合件的泄漏

当按 ISO 1402 进行试验时，应无泄漏或其他败坏迹象。本试验应视为粉碎性试验。试验后试样应报废。

6、低温顺性机能

当依照 GB/T 5565.2-2017 步骤 B 在 -40℃ 下进行试验时，内衬层或表覆层不应出现龟裂。在复原环境温度后，依照 ISO 1402 的验证压力下试验，试样应无泄漏或龟裂。

7、层间帖合机能

当依照 GB/T 14905-2009 进行试验时，内衬层与加强层之间、以及表覆层与加强层之间的粘合强杜爪不低于 2.5kN/m。

如 GB/T 14905-2009 中所述，内衬层与加强层所用试样应为 5 型，表覆层与加强层所用试样应为 2 型、6 型或 8 型。

8、耐真空机能

当依照 ISO 7233 进行试验时，软管和软管组合件的真空杜爪切合表 3 给出的值。此要求仅合用于 35 型、70 型、140 型和 210 型。

表 3 真空度

9、耐臭氧机能

依照 GB/T 24134-2009 步骤 1 或步骤 2（取决于软管公称内径）进行试验时，在 2 倍放大下，软管表覆层应无龟裂或其他败坏。

以上就是今天的分享！若是您对用于上述试验的软管机能试验装置（如软管静液压静液压试验机、软管耐脉冲机能试验台等）感兴致，迎接与我们联系！
