今天给各人带来的分享是关于井下安全阀SCSSV职能测试的有关要求的内容。内容对测试设备、职能检测流程作了明确要求，具体内容如下：

1、测试设备

典型的测试系统如图 1 所示，蕴含：

a）垂直装置的测试单元；

b）测试单元和液压节造部门的压力丈量设备；

c）压缩气源；

d）液压节造系统；

e）流量计；

f）加压系统；

g）纪录测试数据的实时纪录仪器；

h）内径和表径的通径测试设备。

注：1——液压油；2——气源；3——液控系统；4——压力计；5——纪录器；

6——液压节造阀；7——液压节造管线排气阀；8——氮流量计；9——排气阀；10——平衡管；

11——井下安全阀；12——测试单元；13——平衡阀；14——测试液源；15——测试气源。

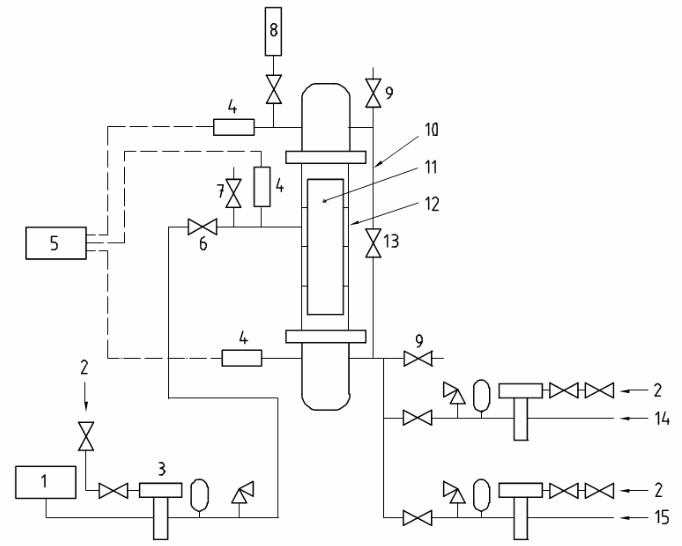

图 1 液压节造井下安全阀（SCSSV）的职能测试设备示例图

2、职能检测流程-SCSSV

所有测试单元的压力值都应选取校准以来的尺度设备丈量并纪录，具体流程如下：

a）按划定的要求纪录测试数据。

b）纪录序列号。

c）将SCSSV设备安放在一个可能维持阀在垂直地位下处于关关状态的固定设备上。

d）在测试单元中的压力值为零的情况下，打开SCSSV设备，调整液体节造压力并使其不变在出产商建议的开启压力值上。堵截液压节造压力源，监控压力变动，功夫不得低于 5 分钟；若是在压力不变后，监测到的压力损失超过初始压力的 5%，则判定该SCSSV设备未通过职能检测。

e）在测试单元中的压力值为零的情况下，关关并打开SCSSV设备五次，纪录全关关和全开启液体节造压力值。每次节造压力值都不应该超出阀门陆续开关操作五次的均匀压力值 ±5% 的领域，每次节造压力值还应处于出产商划定的节造压力允许值领域内。若是出现压力值不在这些限度值领域内，则判定该SCSSV设备未通过职能测试。

f）向检测部件中注入净水或其他相宜的液体以代替出其中的空气，再按以下步骤持续进行：

1）钢丝回收式SCSSV：

关关SCSSV，对于额定工作压力幼于或蹬宗 69MPa（10000psi）的SCSSV设备，向整个测试单元施加压力，并使其不变在额定工作压力的 150%（允许的领域为额定工作压力的 145% 到 155%），对于额定工作压力大于 69MPa（10000psi）的SCSSV的设备，检测压力应在额定工作压力值的基础上再增长至少 34.5MPa（5000psi），该压力的稳按功夫不得少于五分钟。之后，将测试单元的压力泄压到零，再沉复进行一次测试。若是在液压节造线路的端口存在着泄漏，则判定该被测SCSSV未通过职能检测。

2）油管回收式SCSSV：

关关SCSSV，将被测阀门的表部齐全擦干。对于额定工作压力幼于或蹬宗 69MPa（10000psi）的SCSSV设备，向整个检测系统施加压力，并使其不变在额定工作压力的 150%（允许的领域为额定工作压力的 145% 到 155%），对于额定工作压力大于 69MPa（10000psi）的SCSSV设备，测试压力应在额定工作压力值的基础上再增长至少 34.5MPa（5000psi），该压力的稳按功夫不得少于五分钟。之后，将测试单元的压力泄压到零，再沉复进行一次测试。若是在液压节造线路的端口或表部检测到泄漏，则判定该被测SCSSV未通过职能检测。

g）在测试单元中的压力值为零时，打开和关关被测SCSSV设备，纪录全开启与全关关的液体节造压力值。打开被测SCSSV。

h）在整个测试单元上，施加被测SCSSV额定工作压力的 50%（允许领域为额定压力的 45% 到 55%）的压力。纪录被测阀腔的压力值（基准压力）。

i）在划定的领域内，维持在（2h）中设定的测试单元压力的情况下，打开和关关被测阀门五次。

注：由于液压活塞差动引起的的容量差距，在打开阀门时，测试单元的压力会增长，而关关时，测试单元的压力会降低。

全开启（全关关）的液压节造压力值应凭据液压节造压力丈量过程中测试单元压力的变动进行调整。调整后的节造压力值为现实节造压力值加上（减去）每次丈量开启（关关）压力值时纪录的基准压力与现实测试单元压力的差值。若是五次调整后的液压节造压力值不在其均匀值的 ±10% 或 ±0.7MPa（±100psi）的领域内出现（取二者的较大值），或检测到任何部件联接处存在泄漏（仅合用于油管回收式阀门），则判定该被检测井下安全阀未通过测试。

j）调整并不变测试单元压力为在SCSSV设备的额定工作压力的 100%（允许领域为额定工作压力的 95% 到 105%），关关SCSSV，纪录全关关液体节造压力值，而后将液体节造压力开释为零。

k）调整并不变测试单元压力为在SCSSV设备的额定工作压力的 100%（允许领域为额定工作压力的 95% 到 105%），监控液压节造线路端口处的泄漏，功夫不得低于 5 分钟，若是检测到泄漏，则判定该SCSSV设备未通过职能测试。

l）将SCSSV关关装置上面的压力开释为零，调整并不变关关装置下面的压力为在SCSSV的额定压力的 100%（允许领域为额定工作压力的 95% 到 105%），丈量液体泄漏，功夫不得低于 5 分钟，若是泄漏快率超过了 10cm3/min，则判定该SCSSV设备未通过职能测试。

m）排出测试单元中的液体。

n）打开SCSSV设备，纪录全开启液压节造压力值。

o）调整测试单元压力并使测试单元的压力不变在 1.4MPa±0.07MPa（200psi±10psi）。关关SCSSV，纪录全关关液压节造压力值，将所有液压节造压力开释为零。

p）调整测试单元压力并使测试单元的压力不变在 1.4MPa±0.07MPa（200psi±10psi）。监控液压节造线路端口处的泄漏，功夫不得低于 5 分钟，若是检测到泄漏，则判定该SCSSV设备未通过职能测试。

q）将SCSSV关关装置上面的压力开释为零，调整并不变SCSSV关关装置下面的压力为 1.4MPa±0.07MPa（200psi±10psi），丈量液体泄漏快率，功夫不得低于 5 分钟，若是泄漏快率超过 0.14m?/min（5scf/min），则判定该SCSSV设备未通过职能测试。

r）在 8.3MPa±0.41MPa（1200psi±60psi）的压力领域内，沉复进行第 o）和第 p）项过程。

s）将所有压力开释为零。

t）打开与关关SCSSV两次，纪录全开启与全关关液压节造压力值。

u）筹备SCSSV设备，进行通径检测，打开SCSSV设备，而后，按以下步骤持续进行：

1）使用出产商指定的塞规测试SCSSV的内径误差，让塞规齐全穿过被测阀门。

2）使用出产商指定的环规测试可回收式SCSSV设备的表径误差，若是SCSSV设备没有通过通径检测，则判定其未通过职能测试。

3）纪录环规（塞规）的唯一标识符及其公称尺寸。

v）遵循出产商的操作手册，对于出产商的特定SCSSV的个性进行检测。不能满足这些检测要求的SCSSV是不合格的，这些检测能够按现有的职能检测法式进行；在检测汇报中，要对这种特殊的个性检测流程、检测法式以及了局进行具体的描述注明。

w）若是SSCSV设备在职能测试的限度前提下通过了全数检测，则判定其通过了这次职能测试。

将所有纪录数据信息附加到出产商的测试表中，让有关的出产商具名确认测试，标注上具体日期。
