1、合用领域

本试验台可产生本尺度所要求的脉冲试验波形，其中图 1、图 2、图 4 所示脉冲试验波形由

图 A1 所示液压脉冲试验台产生，图 3 所示脉冲试验波形由图 A2 所示液压脉冲试验台产生。

合用于飞机液压作动筒、阀、压力容器的脉冲试验。

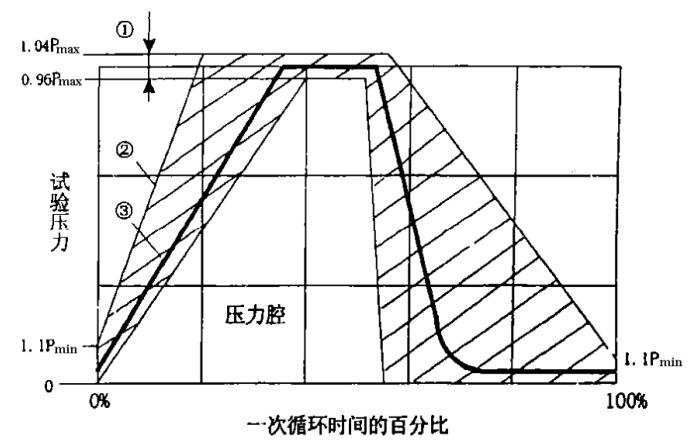

图 1 压力腔脉冲波形

注：①一次压力——功夫脉冲循环中，试验压力在试验峰值，压力误差区域内停顿的功夫应占一次循环功夫的 10~25%。

②天堑线升率为：1400MPa/s；③循环曲线升率为：＜1400MPa/s

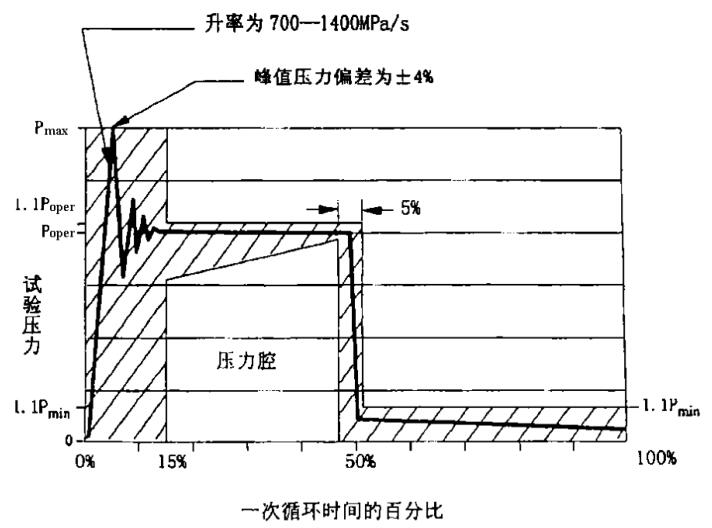

图 2 交变脉冲波形——阻尼波

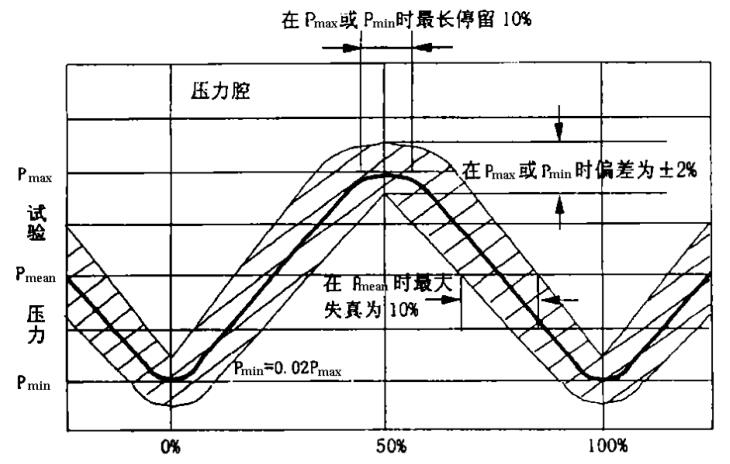

图 3 交变脉冲波形——正弦波

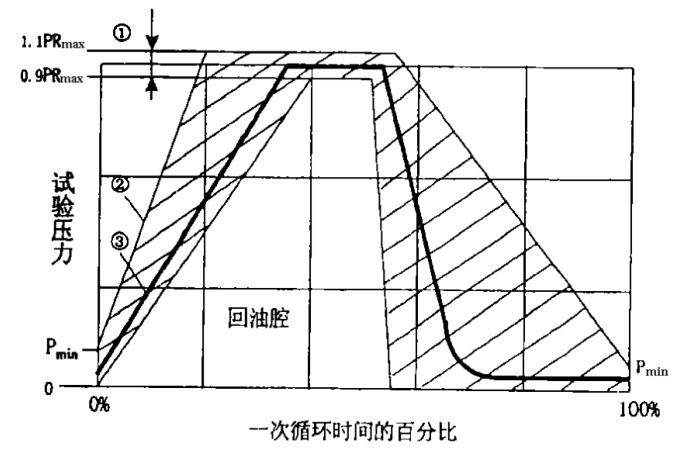

图 4 回油腔脉冲波形

注：①一次压力——功夫脉冲循环中，试验压力在试验峰值，压力误差区域内停顿的功夫应占一次循环功夫的 10~25%。

②天堑线升率为：1400MPa/s；③循环曲线升率为：＜1400MPa/s

2、液压脉冲试验台简介

为了进行飞机液压作动筒、阀、压力容器的脉冲试验，必须将被试液压附件装置在相应的液压脉冲试验台上进行试验。液压脉冲试验台应满足 GJB 1772 中 II 类试验台的要求。图 A1 给出了产生图 1、图 2、图 4 所示波形的液压脉冲试验台的道理图，图 A2 给出了产生图 3 所示波形的液压脉冲试验台的道理图。凭据液压脉冲试验台各部门职能的分歧，可将其分为六个部门。

2.1 动力部门

在常温下工作，为液压脉冲试验台提供压力的液压系统。通过调节溢流阀扭转系统的额

定工作压力，重要附件有主泵、蓄压器、溢流阀、精滤和相应的液压管路。

2.2 节造部门

图 A1 中，在常温下工作，节造四通阀打开水平的液压系统。通过节造阀节造四通阀的打开水平扭转液压脉冲波形的斜率。重要附件有节造阀、可调单向节流阀、减压器和相应的液压管路。图 A2中，液压脉冲试验台的节造部门即为信号节造器，由信号节造器发出所需正弦信号，节造伺服阀产生交变的正弦脉冲压力。

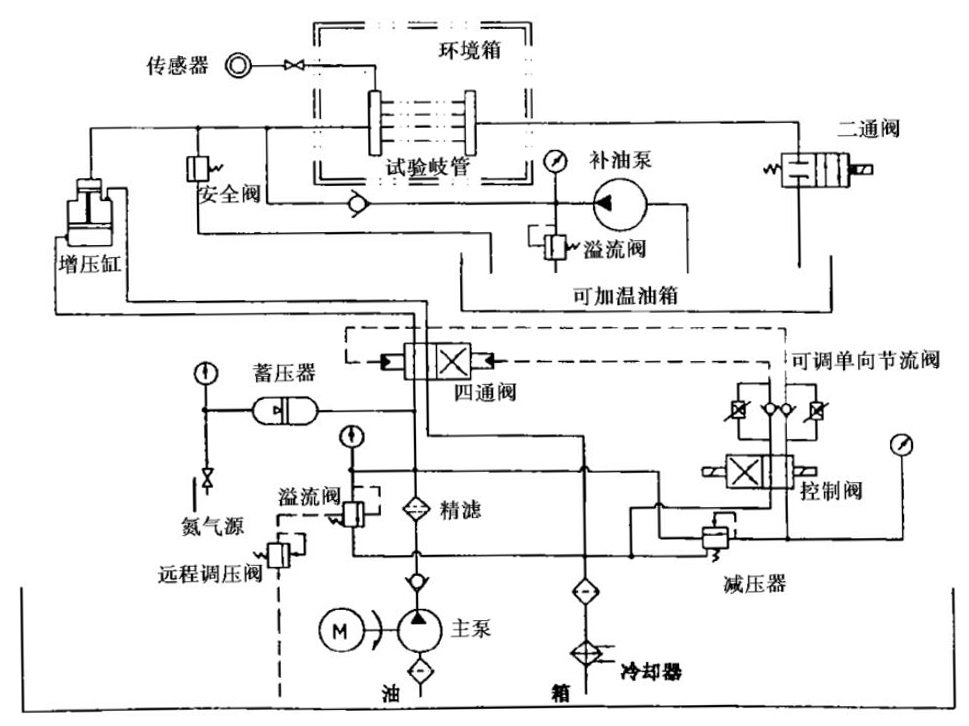

图 A1 液压脉冲试验台道理图

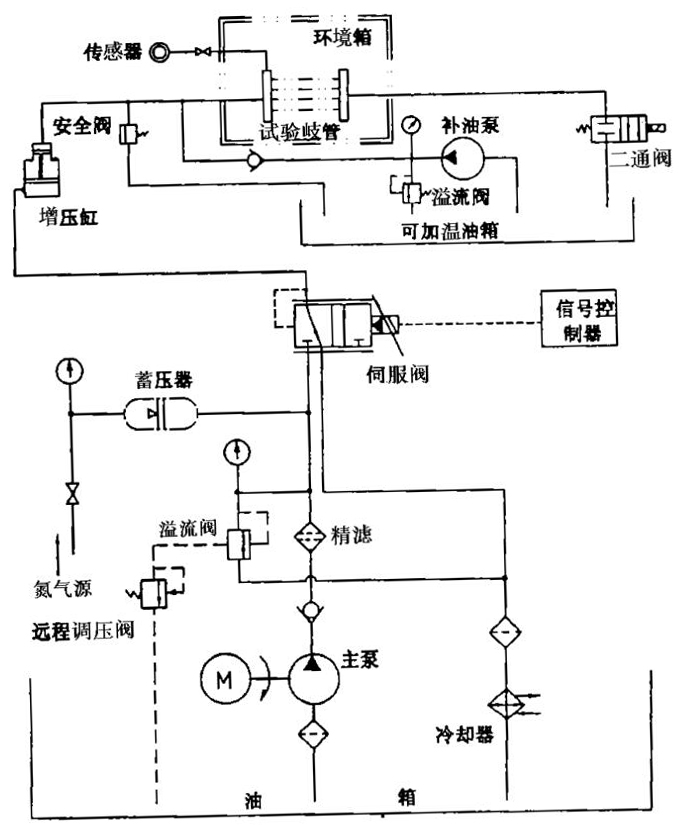

图 A2 液压脉冲试验台道理图

2.3 试验部门

动力部门的液压能通过这部门产生试验必要的液压脉冲波形。重要附件有四通阀或伺服阀、增压缸和试验岐管。试验件装置在试验岐管上。

2.4 丈量及节造系统

这是一个液压——电气系统，用来精确节造试验件的液压脉冲波形＝谠旆У墓ぷ髌德视尚藕挪鹘谠，试验件的脉冲压力由传感器丈量并通过示波器纪录和打印。

2.5 环境箱

把试验环境温度和静态油液温度节造在试验所要求的试验温度的试验间。

2.6 补油部门

在高温下工作，给增压缸的高压腔和试验岐管补充试验所需高温油液的液压系统。重要附件有二通阀、补油泵和可加温油箱。

3、液压脉冲波形调节

试验中液压脉冲波形重要由四通阀或伺服阀的阀门尺寸大幼、开启快率、供油压力等成分决定。当阀门开启快率极度迅快、阀门尺寸又足够大时，在很短的功夫内（例如 0.001~0.01 秒）液压能量通过液压导管传递给试验件，由于液体的弹性，在液压传递过程中压力波的冲击造成瞬时压力超过一倍或数倍系统的额定工作压力，而后又迅快衰减，这种液压脉冲波形类似欠阻尼系统的二阶振荡曲线；当阀门开启快率相对较慢，升率也较慢时，压力就不会超过系统额定工作压力，这种液压脉冲波形类似过阻尼的惯性曲线。

3.1 图 1、图 2、图 4 液压脉冲波形调节

3.1.1 升率和峰值压力调节

升率和峰值压力的大幼，可通过调节节造回路中的减压器扭转节造阀的节造压力和调节单向节流阀来扭转四通阀阀门的开启快率，四通阀开启快率越快，升率和峰值压力就越大，反之就越幼。

3.1.2 脉冲循环频率调节

扭转节造阀的工作频率，最终扭转四通阀的换向频率，实现对脉冲循环频率的调节。

3.2 图3液压脉冲波形调节

信号节造器发出正弦信号，节造伺服阀产生交变的正弦脉冲压力。调节溢流阀可扭转最顶峰值压力，调节信号节造器可扭转正弦脉冲频率。

3.3 其它影响液压脉冲波形的成分
