今天给各人带来的分享是关于卡箍式柔性管接头（以下简称接头）的机能检验步骤
。凭据有关尺度划定，该型接头的机能检验内容蕴含：密封及耐压强度检验、偏转角度检验最大伸缩量检验及负压密封检验
。各项内容对应的检测步骤及合格划定如下
。

1、密封及耐压强度检验

1.1 检验步骤

检验装置示意图见图 1
。

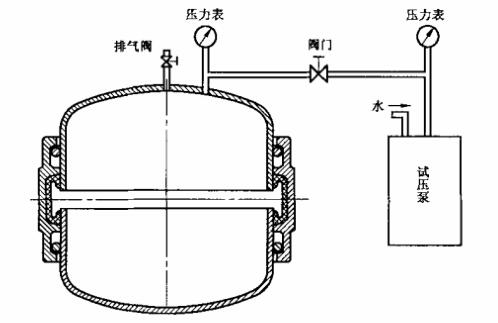

图 1 密封及耐压强度检验装置示意图

先往系统内注水并齐全排除空气，用试压泵加压
。当压力上升到 0.1MPa 时，关关阀门，观察 5min，若接头无渗漏，持续升压
。型式检验时，压力升至 2 倍额定工作压力；出厂检验时，压力升至 1.5 倍额定工作压力
。关关阀门后维持 10min，观察接头有无渗漏
。

1.2 检验合格的前提

用 1.1 的步骤进行密封及耐压强度检验，接头无渗漏即为合格
。

2、偏转角度检验

2.1 检验步骤

检验装置示意图见图 2
。

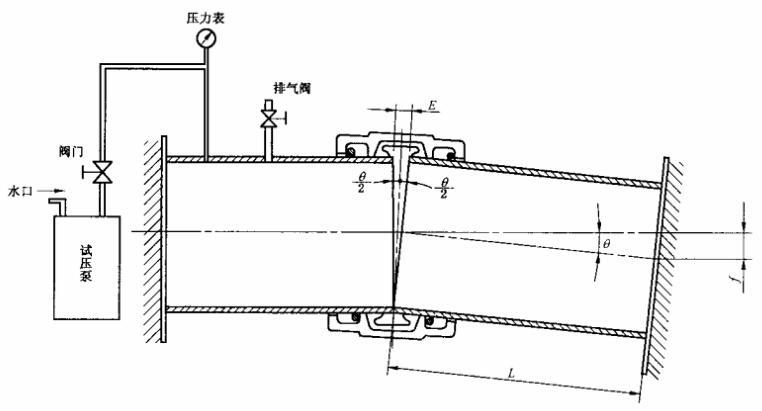

图 2 偏转角度检验装置示意图

在表力作用下使两段钢管之间的转角达到管接头划定值，而后将两段钢管地位固定，启动试压泵加水压并排出系统内空气，当压力升到 1.5 倍额定工作压力时，保压 10min
。

管接头偏转角按公式（1）推算：

式中：

L——检验用一节钢管长度，单元为毫米（mm）；

 ?——L长的钢管端头脱离原中心线的距离，单元为毫米（mm）
。

抽检时，用检验有关几何尺寸的步骤推算最大偏转角，见公式（2）：

式中：

Ｅ——管接头产品的最大伸缩量，单元为毫米（mm）；

Ｄ——密封面处的管端直径，单元为毫米（mm），对于肩型管接头，应是Ｄ_s
。

2.2 检验合格的前提

按 2.1 的步骤进行检验，θ 应达到管接头划定的允许偏转角度即为合格
。

3、最大伸缩量检验

3.1 检验步骤

检验装置示意图见图 3
。

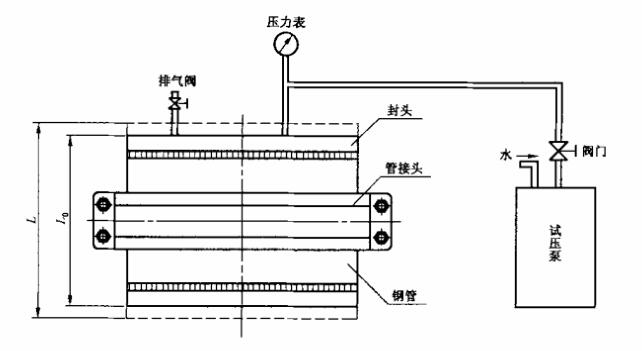

图 3 最大伸缩量检验装置示意图

装配时管接头两管端之间的间隙为 0，测出装置的长度为 L₀，而后加水压至额定工作压力，再丈量此时的长度 L 值，最大伸缩量按公式（3）推算：

式中：

L——加压前丈量的长度，单元为毫米（mm）；

L₀——加压后丈量的长度，单元为毫米（mm）
。

3.2 检验合格的前提

伸缩量 E 达到管接头允许伸缩量的划定值即为合格
。

4、负压密封检验

4.1 检验步骤

检验装置示意图见图 4
。

图 4 负压密封检验装置示意图

检验前应维持系统内腔干燥、清洁
。选用 1.5 级精度的真空表，并应校准
。除管接头之表，系统的其他部位不允许漏气
。抽气时，当压力降至 0.08MPa（600mmHg）以上时，关关阀门
。在真空度大于 0.08MPa（600mmHg）的前提下，维持 5min，读取 △Ｐ，真空度变动快率 Q（MPa/s）按公式（4）推算：

式中：

△Ｐ逐一相邻两次丈量的压力差，单元为兆帕（MPa）
。

4.2 检验合格的前提

用 4.1 的步骤经过 5 次丈量，真空度变动快率幼于或蹬宗 0.5*10^-4MPa/s（0.4mmHg），即为合格
。
