今天给各人带来的分享是关于液压支架用软管及软管总成的密封机能及爆破试验步骤。

1、液压支架用软管及软管总成密封机能试验步骤

1.1 高压密封的试验压力为软管许用工作压力（见表 1、表 2）
，试验三次
，每次 1min
，软管总成不应渗漏和败坏。

1.2 低压密封的试验压力为 1.0MPa
，试验三次
，每次 5min
，软管总成不应渗漏。

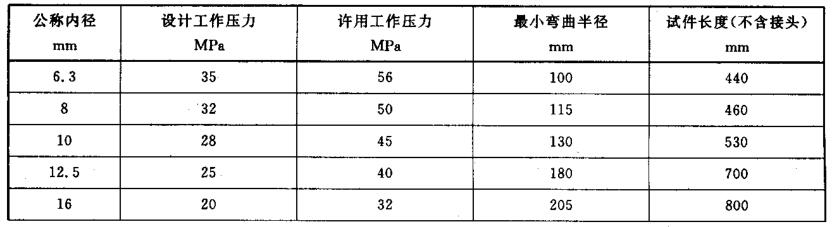

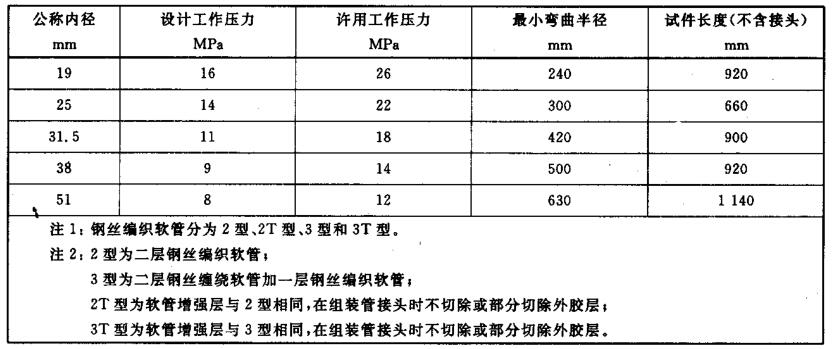

表 1 钢丝编织软管机能参数

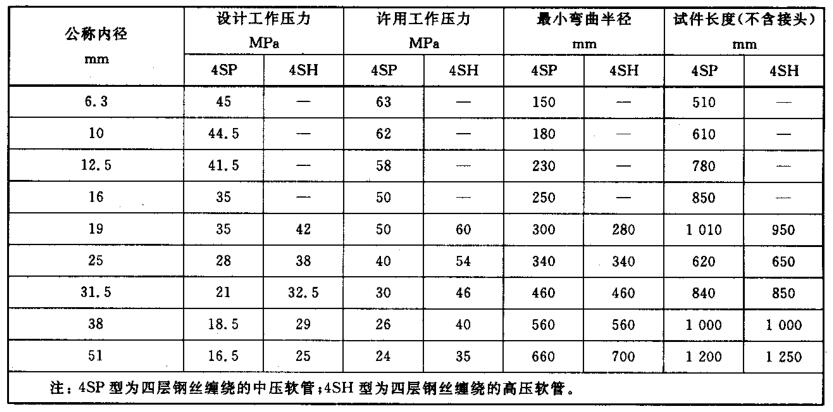

表 2 钢丝缠绕软管机能参数

2、液压支架用软管及软管总成爆破试验步骤：

2.1 选择按 2.3 划定的升压快率
，将软管总成充压至最幼爆破试验压力（为设计工作压力的 4 倍）
，保压 1min
，不应出现渗漏和其他异常景象
，持续升压至爆破为止
，纪录爆破试验压力值。

2.2 在进行爆破试验时
，管接头拔脱或在距离接头 25mm 内出现爆破时应视为软管总成 的败坏
，对软管可沉新进行此项试验
，但应在原始纪录中纪录失效大局 、部位和试验压力 。

2.3 分歧软管爆破试验压力的升压快率按下述要求进行：

a）爆破试验压力在 12.5~40MPa 之间时
，升压快率为 0.35~1.17MPa/s 或在 90s 内达到爆破试验压力；

b）爆破试验压力大于 40MPa 时
，选取一恒定的升压快率
，在 120s 内达到爆破试验压力。

以上就是今天的分享！若是您对用于上述试验的软管总成密封机能试验装置及软管爆破试验装置感兴致
，迎接与我们联系！电话：0755-8889 8859。
