今天给各人带来的分享是关于液压减压阀的耐久性试验步骤。

1、技术要求：

在额定工况下
，减压阀应能接受耐久性指标（先导型减压阀
，凭据公称通径的分歧
，应 ≥40万次~70万次 不等；直动型减压阀
，凭据公称通径的分歧
，应 ≥20万次~40万次 不等）划定的作为次数
，其零件不利用异常磨损和其他大局的败坏
，各项机能指标降落不应超过划定值的 10%。

2、试验步骤：

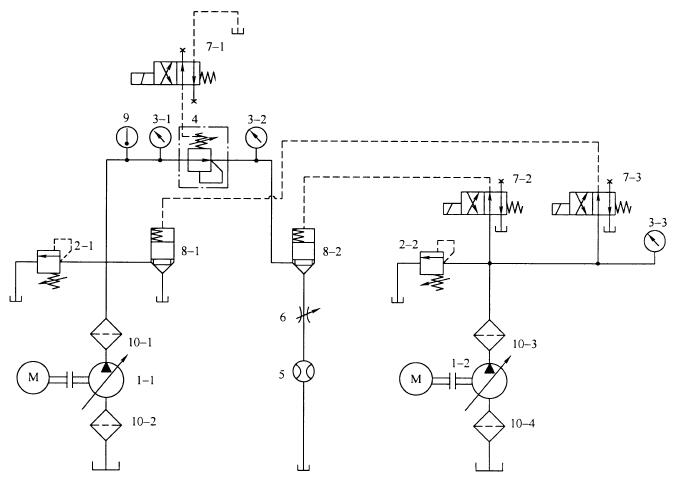

2.1 试验回路道理见下图 1 。

1-1、1-2——液压泵；2-1、2-2——溢流阀；3-1、3-2、3-3——压力表；4——被试阀；

5——流量计；6——节流阀；7-1、7-2、7-3——换向阀；8-1、8-2——阶跃加载阀；

9——温度计；10-1、10-2、10-3、10-4——过滤器。

图 1 型式试验回路道理图

2.2 试验法式

调节溢流阀 2
，使被试阀 4 的进口压力为最高工作压力
，并使通过被试阀 4 的流量为试验流量。调节节流阀 6 和被试阀 4
，使被试阀 4 的出口压力为调压领域下限值（当调压领域下限值低于 1.5MPa 时
，则调至 1.5MPa）。以（20~40）次/min 的频率陆续节造换向阀 7-3 通电和断电
，以使阶跃加载阀 8-1 反复开启和关关
，并纪录被试阀 4 的作为次数。在达到耐久性指标划定的作为次数后
，查抄被试阀 4 的重要零件和机能。
