今天给各人带来的分享是关于气动管接头耐压试验及额定压力验证测试要求及步骤。

1、气动管接头耐压试验要求及步骤

1.1 试验前提和试验装置

1.1.1 试验前提

a）除非用户出格要求，测试应在室内温度 23℃±5℃ 和相对温度水平 65%±5% 前提下进行。

b）试验用气体介质：经过过滤度为 50 μm ～ 75 μm，分水效能不低于 80% 的空气过滤器处置的压缩空气。

1.1.2 试件装置

a）泄漏试验、耐压试验、沉复拆装试验、拉拔分离测试和额定压力验证测试的试件（指各种类型管接头）装置如图 1 所示.收受长度 L≥10D。

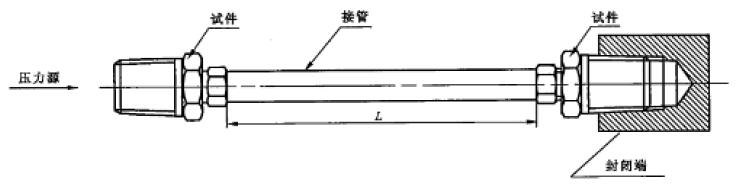

图 1 试件和收受衔接步骤示意图

b）试磁用收受璧厚按试验压力要求确定。

1.2 试验划定及步骤

1.1 试件按 1.1.2 的划定装置。

1.2 试验使用切合 1.1.1 b） 划定的压缩空气。

1.3 通入压缩空气至 1.5 倍额定压力，保压 2 min，不应有任何可见的永远变形、裂纹、零件（蕴含密封件）失效和渗漏景象。判断泄漏的步骤由造作商或用户自选。

2、气动管接头额定压力验证测试要求及步骤

2.1 本测试用于验证造作商自行选定管接头的额定压力。

2.2 本测试用液体介质进行。

2.3 本测试的主张是保障产品工作的安全性。对内部零件、密封件在测试后的失效是允许的。试验时能够加固或拆除内部零件，也可采取某些措施预防试验时泄漏，但任何改进措施不得增长被测管接头本体的结构强度。

2.4 以恒定快率增长压力，达到 1.5倍～2倍 额定压力后维持此压力水平，保压 1 min， 查抄是否正常， 再持续升压，达到下列划定的测试压力，保压 2 min， 在升压过程中和测试后，应无爆裂，永远变形和因渗入出现的表表湿润景象。各类管接头的测试压力划定如下：

a）插入式管接头的测试压力为 3 倍额定压力；

b）快换式管接头和其他大局的管接头的测试压力为 4 倍额定压力，

c）塑料资料为主体的管接头（插入式管接头之表）的测试压力为 5 倍额定压力。
