柔性管线全称是柔性节流和压井管线。节流和压井管线是钻井节造所需的地面防喷设备的组成部门。当不能选取通过钻柱的正常循环时，压井管线提供了将流体泵入井筒的伎俩。当循环出的地层液体汇入井筒形成井涌时，节流管线与管汇提供了对地层施加回压的伎俩。若是有必要适应诸如钻井平台、半潜式钻井船或钻井船的相对活动、以来的钻机装置尺寸的变动、以及水下防喷器组的水下隔水管下部组件的柔性接头的偏转，则要选取柔性节流和压井管线。

今天我们将和各人一路分享的是关于柔性管线的机能鉴定试验步骤。

柔性管线在额定工作压力和额定温度下进行鉴定试验，成功实现试验批注该尺寸以及同样结构和资料的较幼尺寸系列均为合格。机能鉴定试验所需的至少试验如下所列。

1、内部静水压力、弯曲柔性和分裂试验

1.1 内部静水压力试验：利用一个带有端部接头的最幼长度为3000mm（10ft）的管子做此试验。柔性管应加压到试验压力并保压 1h，试验应在室温下进行并纪录温度，而后应进行至少 260 次的从 0MPa（0psi）到额定工作压力的压力循环。每一次循环，维持额定工作压力 5 min，不应有可见的泄漏。

1.2 弯曲柔性试验：实现了内部静水压力试验后，在没有压力的情况下把管线弯曲到造作商划定的最幼工作弯曲半径。管线在划定的最幼工作弯曲半径至少弯 90°。管线在最低的额定温度下进行试验，拜见表 1 的要求，并且至少弯 100 次。

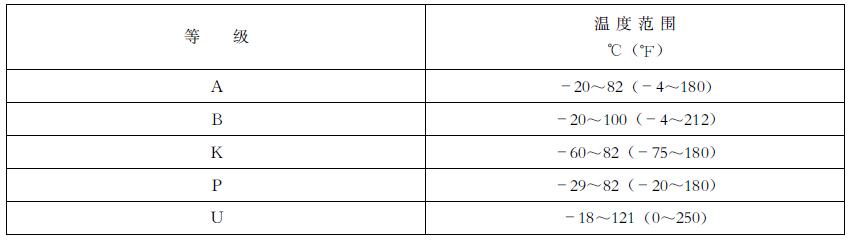

表 1 金属资料、非金属资料及柔性管线的温度等级

而后复原至室温，持续进行至少 260 次循环的弯曲试验，而后试验样品加压到额定工作压力，并弯曲到造作商划定的最幼工作弯曲半径，不应有可见的泄漏。

若是存放时的弯曲半径分歧于工作最幼弯曲半径，应在不加压力的情况下对最幼的存放弯曲半径沉新做试验。

1.3 分裂试验：在实现弯曲柔性试验后，以不超过 10.4 MPa/min（1500 psi/min）的快率加压直到其分裂。在加压到分裂期间，不应在管线本体及端部端盖上出现可见的泄漏。验收准则是管线应在蹬宗或大于表 2 所划定的最幼分裂压力时爆裂。

表 2 柔性管线的直径与额定工作压力

2、露出试验

此试验用于评价在额定温度下，气体渗入、气体降压和露出在试验流体内对管线的影响。

试验应分两个系列进行，系列 1 是在表 3 的尺度试验流体中作三次短功夫露出。系列 2 是在同样的试验流体中作两次长功夫露出。

表 3 尺度试验流体

所有的试验要对蕴含接头在内的同—柔性管线试件进行，其最幼长度为 3000mm （10ft），管线内孔中不得选取支持或抑造试验流体起反映的其他设备。

系列1：管线应分三次单独升压至额定工作压力 [ 0MPa?3.4MPa （0psi?500psi），或 0%?0.5%，取其较幼值] 和额定温度 [±5.6°C（±10°F）] 。第一次加压后保压 24h，第二、三次各保压 12h，再以每分钟 6. 9MPa （1000psi）的快率泄压  [泄压误差为每分钟 0.7MPa （100psi）]，在每次加压之间至少维持常压 1h。

进行系列 1 试验后，柔性管线的内径应维持造作商书面规范所划定的最幼内径。

系列2：管线加压到额定工作压力 [ 0MPa 至 3.4MPa （0psi 至 500psi），或 0% 至 0.5%，取其较幼值]，升到额定温度 [±5.6℃（±10°F] 并保压 7d，当露出实现后，管线应冷却到室温。冷却到室温后压力应调整到额定工作压力，在室温下保压 30d。

露出 30d 后，该总成利用水加压至少到表 1 所划定的试验压力并维持试验压力 30min，验收准则是不应有可见的泄漏，并且不得变形到影响正常使用的水平。
