今天给各人带来的分享是：关于加氢枪及衔接装置循环寿命试验的有关试验要求及步骤

一、加氢枪及衔接装置循环寿命试验的要求

1、加氢枪逐一加氢枪应能接受 100 000 次循环。 试验后
，加氢枪应切合 1.1 和 1.2 的要求。 加氢枪锁定装置应在正常拆卸压力下进行查抄以确保它正确地利用于加氢枪上。

1.1 气密性：按划定的步骤进行气密性试验
，未衔接的加氢枪的泄漏快率在 20℃、101 MPa 环境下应幼于 20 cm?/h。 衔接装置在20℃、101 MPa 环境下的泄漏快杜爪幼于 20 cm?/h。 衔接到加氢口后
，其氢气 、泄漏快率在 20℃、101 MPa 环境下幼于 20 cm?/h。

1.2 液静压强度：按划定的步骤进行试验
，液静压强度试验是最终的试验
，在该试验之后不应将样品用于其他任何试验。

未衔接的加氢枪、加氧口及已衔接的加氢枪、加氢口在进行下列试验时不能出现泄漏。

2、衔接装置 加氢枪和加氢口的衔接装置应能接受最高气流工况 。 试验实现后
，加氢枪或加 氢口应满足 1.1 中的要求。

二、加氢枪循环寿命试验的步骤：

加氢枪应能接受 100 000次循环。 其中
，操作循环的划定为：

a）对于 A 型和 B 型加氢枪

a.1 正确地将加氢枪衔接到试验设备上
；

a.2 操作阀门
，先加压而后放气
，

a.3 卸下加氢枪。在拆卸时
，试验设备应相对加氢枪随机旋转或以肯定角度递增模式旋转。

b）对于 C 型加氢枪

b.1 正确将加氢枪衔接到试验设备上
；

b.2 用泄漏试验气体将衔接装置加压至设计压力
；

b.3 将衔接装置减压
；

b.4 卸下加氢枪。在拆卸时
，试验设备应相对加氢枪随机旋转或以肯定角度递增模式旋转。

试验后
，加氢枪应切合 1.1 和 1.2 的要求．加氢枪锁定装置应在正常拆卸压力下进行查抄以确保它正确地利用于加氢枪上。

应在每 15 000 次循环距离时代替试验装置。 试验装置应从表 1 当选择。 由于循环使用试验加氢

枪而造成的试验装置磨损不能超过在图1和图2中注明的磨损水平
，同时应切合 1.1 的要求。此表
，实现循环数后．再用图 1 和图 2 所示的仿照磨损试验装置进行试验时
，试验加氢枪应切合 1.1 和 1.2 的要求。

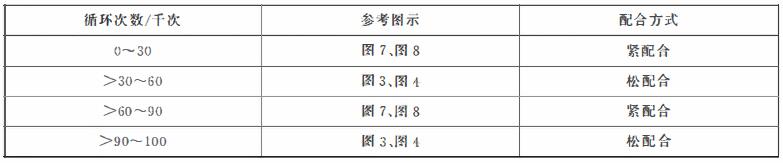

表 1 用于加氢枪寿命试验的装置选择

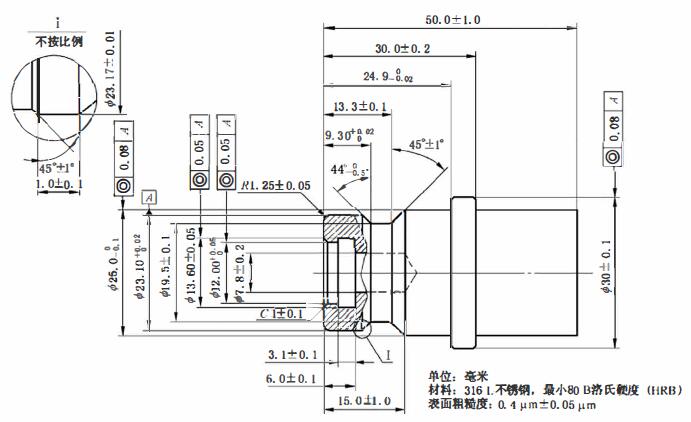

图 1 25MPa 磨损模式试验设备

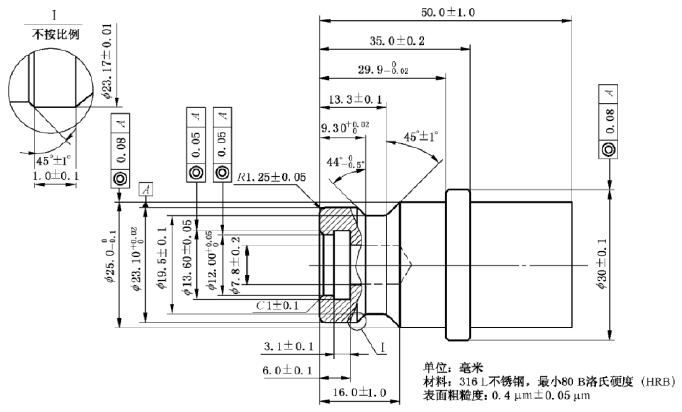

图 2 35MPa 磨损模式试验设备

三、衔接装置循环寿命试验的步骤：

加氢枪和加氢口的衔接接置应能接受最高气流工况。

将加氢枪或加氧口试验装置衔接到设备上
，加氢口的出口与大气相通
，加氢枪的进气口应衔接泄漏 试验气体的气源供气系统。

每个加氢枪和加氢口应循环使用 30 次
，每个循环应起头于工作压力（相当于最高气流工况）
，一个循环为 2 s
，在每个循环末期。气源压力不能低于工作压力的80%。 试验期间气源系统不能限度流量。

试验实现后
，加氢枪或加氢口应满足 1.1 的要求。
