今天给各人带来的分享是关于塑料软管的曲挠液压脉冲试验步骤步骤及有关试验设备的要求。
1、试验步骤
给出两种曲挠步骤：步骤 1 使用图 1 所示的动弹歧管；步骤 2 使用图 2 所示的水平滑动歧管。当产品尺度中未划定要求时，选取步骤 1 。

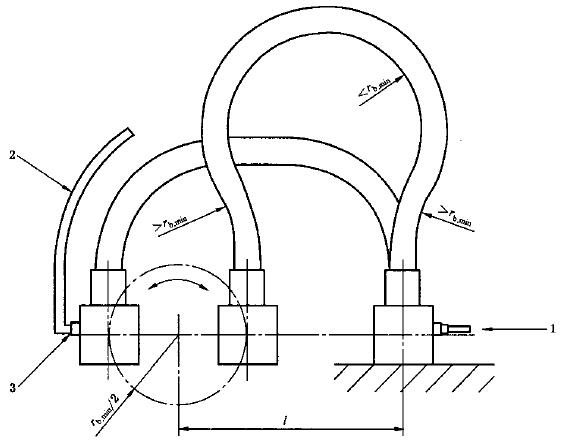

图例：
1）——试验压力入口；
2）——流体循环管；
3）——止回阀。
图 1 使用动弹歧管的曲挠液压脉冲试验装置
2、设备
试验设备为设有曲挠装置的脉冲试验台，试验台上可装置试样，并能提供如图 1 或图 2 所示的曲挠活动，试验台蕴含一个固定歧管和一个活动歧管，后者可进行旋转活动（见图 1）或水平往复活动（见图 2）。固定歧管中心线与动弹歧管的旋转中心等高且平行，或与水平往复歧管的中心等高；疃绻苡沙萋执员闶贾沼牍潭ㄆ绻芪造叫，活动歧管每分钟动弹或往复活动循环次数应在每分钟脉冲循环次数的 34%?38% 内，即在给按功夫内所产生的曲挠循环次数与脉冲循环次数成定比。
从管接头固定歧管的垂直中心线到活动歧管的旋转中心或往复活动中心的距离为任何 情况下，软管都接受反向弯曲活动，使其内侧的半径幼于最幼弯曲半径，靠近每个管接头处的半径则大于最幼弯曲半径。

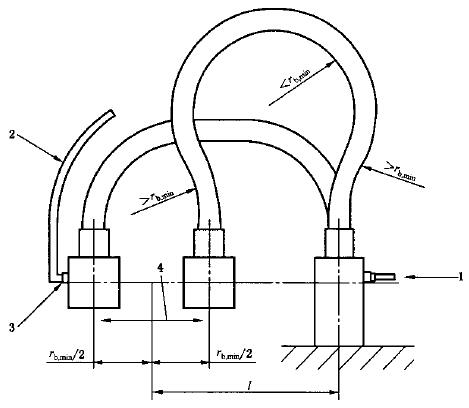

图例：
1）——试验压力入口；
2）——流体循环管；
3）——止回阀；
4）——水平往复活动。
图 2 使用水平往复歧管的曲挠液压脉冲试验装置
3、试验步驟
将试样组合件的一端装置在装置的活动歧管上，另一端装置在装置的固定歧管上。依照 ISO 6803 划定的步骤进行压力脉冲试验。
起头试验，直至呈显炱坏或达到有关产品尺度划定的循环次数时为止。
若是粉碎呈此刻距离软管接头结尾25 mm内，则应视为软管接头故障，并如实纪录。
