1、领域

领域本尺度划定了用于确定公称通径不幼于10mm软管组件耐火机能按GB/T21477划定的试验的试验台要求。露出在火焰中时，能接受不大于10bar的工作压力。

软管的播焰能力试验不能使用本尺度划定的试验台。

试验介质只允许是水。为确保在试验期间若是软管破损的情况下操作人员和试验台的最大安全，不容使用易燃试验介质。

2、规范性引用文件

下列文件中的条款通过本尺度的引用而成为本尺度的条款。凡是注日期的引用文件，其随后所有的批改单（不蕴含勘误的内容）或订正版均不合用于本尺度，然而，激励凭据本尺度达成和谈的各方钻研是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本合用于本尺度。

GB/T 21477 船舶与海上技术软管组件的耐火机能试验步骤（GB/T 21477一2008，15015540：1999，IDT）

IEC 60051一1：1984 直流作用显示、仿照电气丈量装置及其附件第1部门:所有部件的界说和通用要求

IEC 60051一1 建改案1号：1994IEC60051一1建改案2号：1995

3、术语和界说

本尺度选取下列术语和界说。

3.1耐火 fireresistance

在尺度的耐火试验中，组成构件、部件或结构的元件，在划定的功夫内满足所要求的不变性、齐全性、热绝缘和/或其他预期的特定机能的能力。

4、要求

4.1 试验台部件试验台应由下列部门组成（见图1）；

——带有软管组件、点火器和排气总管衔接设备的点火室（见4.2）;

——带有调节和节造试验介质的设备的组合箱（见4.3）;

——监控和纪录试验过程的设备（见4.4）;

——加压设备，在施加火焰的末期能给试件加载技术规范划定的试验压力（见4.5）。

批示、丈量、纪录、节造和调整。

1——试件人丁处水温表；2——试件出口处水温表；3——试件出口处下方的火焰温度计；

4——试件中手下方的火焰温度计；5——流量计；6——试验期间的工作压力表；

7——电扇；8——排气口；9——试件；10——加热/冷却水箱；11——点火器；12——混合阀；

13——气体；14——燃气；15——空气；16——压力试验泵；17——试验持续计时器。

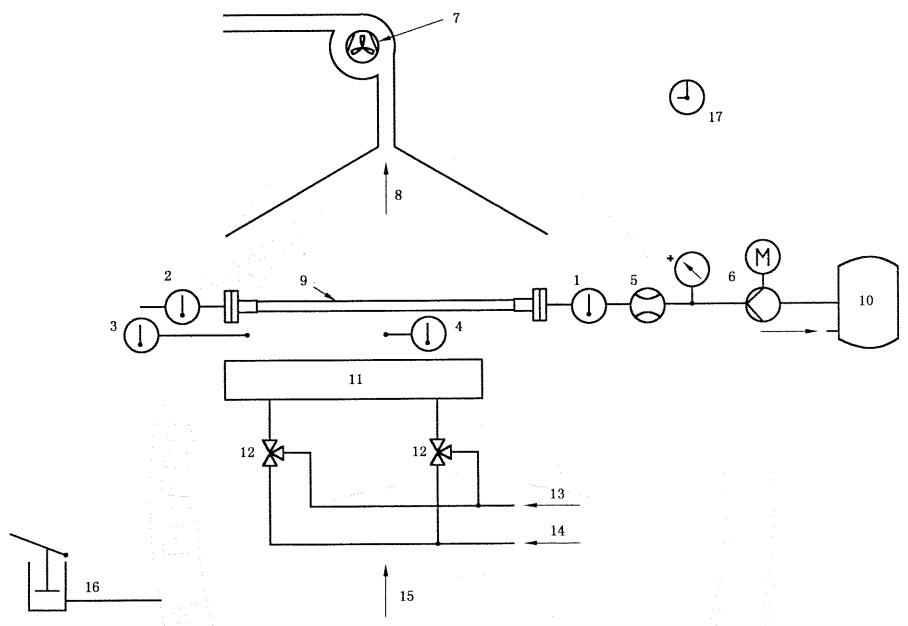

图1 试验台简图

4.2 点火室

4.2.1 概述

试件的连策应该安插在肯定的操作高度（例如1100mm），能使带有最短500mm长的软管的软管组件进行试验。应提供不变地向上流动的空气？掌└母婊寄0.6m?。

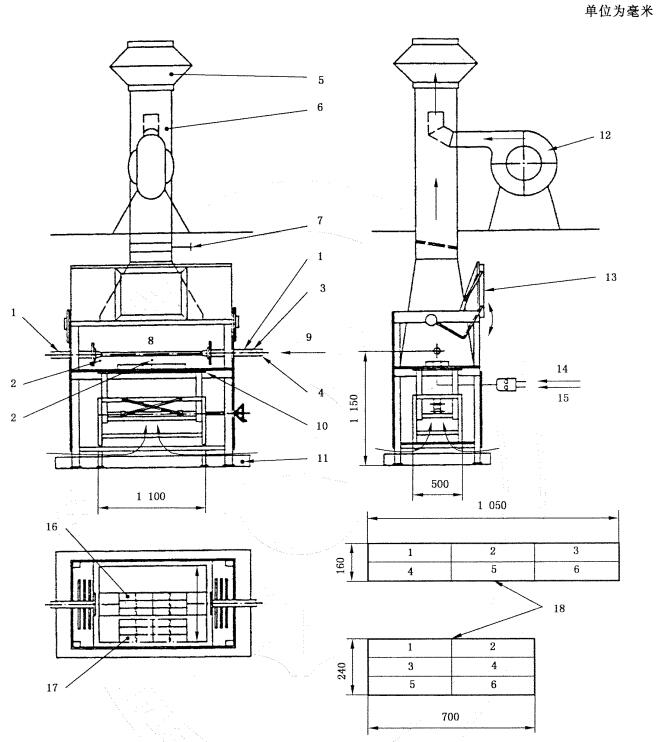

点火室的安插示例见图2。

1——水温表；2——火焰温度计；3——流量计；4——压力表；5——扩散器；6——排气总管；

7——节流阀；8——试件；9逐一水；10——点火器支架；11——水、点火残存滴落盘；12——排气扇；

13——观察窗；14——丙烷；15——燃气；16——点火器工作地位；17——于调节火焰的点火器通常地位；

18——点火器安插（6个单独的点火单元组成两种分歧点火器的截面积示例）。

图2 点火室典型图

4.2.2 点火器

点火器的总截面积最幼应为150mm*500mm。截面积能够由几个点火器单元的面积组成。

应使用每平方分米至少有20个喷嘴的点火器。

点火器应为扇叶型。

每一点火器单元应设有混合空气和燃气的混合阀，试验中能在软管组件的下方产生（800±50）℃的中性火焰。

调节火焰的过程中，为预防试件接触到火焰，点火器应为活动的。

为了使火焰能包覆所有可能的公称通径的试件，点火器高杜爪可变。在试件下方约15mm处直接测得的温杜爪为（800±50）℃。

4.2.3 排气总管

废气应由排气扇向上排放。风膳爪是无级变快的。向上的气流应产生定向火焰。

应凭据本地的司法而思考到环境的限度性前提。

4.2.4 冷却回路

为节造冷却回路，在冷却供给和泄水管线上应设有截止阀和丈量仪器。

4.3 组合箱

应设置加热和冷却设备，在试件人丁处为试件提供（80±2）℃的水。

试件内试验介质的流快应能调节至0.1m/s。

应设置装置了试件后在耐火试验期间可调节工作压力至10bar的设备。

4.4 监控和纪录

4.4.1 节造和调整

图1和表1中所列的参数可通过适当的步骤，在给定的领域内节造/调整。

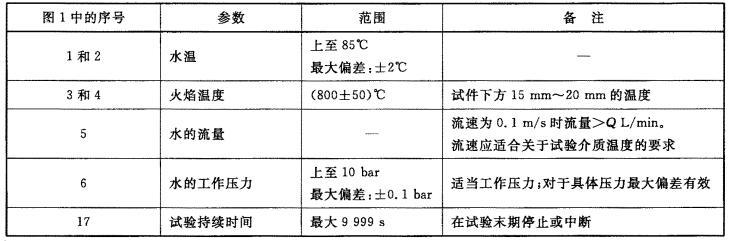

表1 参数的节造和调整领域

4.4.2 丈量、纪录和批示

应按表2的明细丈量、纪录和批示试验参数，至少2min一次。

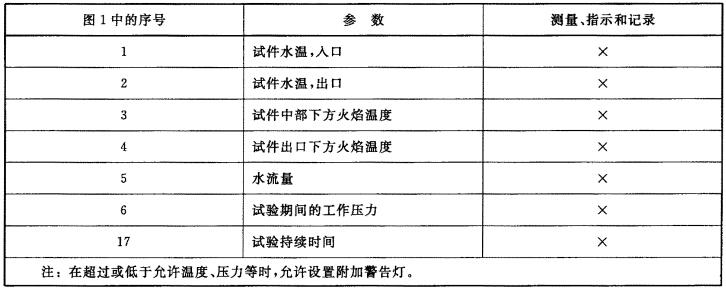

表2 参数纪录要求

仪器应切合下列精度级别，或满足下列公差：

压力表：最大刻度值±1.0%；

电子丈量仪器：切合IEC 60051-1的1级；

非电子丈量仪器：最大刻度值±1.0%；

流量表：最大刻度值±1.0%。

试验设备的检测应按已经公认的质量节造系统进行。例如：凭据1509000系列国际尺度。

4.4.3 安全装置

4.4.3.1 要求

试验台安全装置应切合下列要求：

a）下列要求利用于试验台设置：

点火器供气装置利用电子点火安全装置；。下列情况下，供点火器用的燃气应能自动关关：

——火焰自动熄灭；

——试件压力突降；

——试验箱被打开；

——排气不充分；

——垂危终场。

b）由于安全原因需熄灭点火器的情况下，试件的人丁和出口快关阀应关关；芈酚δ芸脱沽。

c）试件被粉碎时，应确保点火器上的漏水能抽空。

d）水流回路中的工作压力应通过一个安全阀限度在 12 bar以下。

e）应确保当循环泵工作时，给水加温的热源能力启动。另表，锅炉内应设置限度答理最高温度的温度调节装置。

4.4.3.2 试验

应设置在4.4.3.1a）划定的前提下关关供气的装置。应能断开气体供给。

按4.4.3.1a）关关后，应确认能满足4.4.3.1b）的要求。

当供气关关时，点火器应被水覆没一次，应确认水能按4.4.3.1c）排出的要求。

应确认按4.4.3.1d）要求工作压力安全值限度系统内工作压力为12bar。

应确认按4.4.3.1e）要求在循环泵关关时不能启动加热装置。另表，还应确认锅炉内的水温不能超过答理最高温度。

4.5 加压装置

应设有加压装置，其应能凭据尺度或其他规范在施加火焰实现后给试件加载从内部工作压力升至试验压力。

加压装置应能安插在现有的试验台名义。
