今天给各人带来的分享是关于不锈钢卡压式管件的机能试验步骤的内容
。若是您对下述试验内容所需的有关不锈钢卡压式管件机能试验装置有兴致，迎接与我们联系！电话：0755-8889 8859  QQ：459675648
。

不锈钢卡压式管件的机能试验内容蕴含：水压试验、气密性试验、耐压试验、负压试验、拉拔试验、温度变动（冷热水循环）试验、水压弯曲挠角试验、水压振动试验、压力冲击（颠簸）试验等10项内容，下面就来和各人共同进建
。

1、水压试验

管件两端封堵后，注入自来水的管件压至2.5MPa试验压力，在试验压力下，稳压功夫不少于5 s，管件应无渗入和永远变形
。

2、气密试验

将管件装在气密试验台上，浸没水中，充人纯净的压缩空气，用于气体介质的气密试验压力为1.05 MPa，用于液体介质的气密试验压力为0.6 MPa
。在试验压力下稳压功夫不少于5 s，管件应无泄漏景象
。

3、耐压试验

试件两端与长度为200 mm的薄壁不锈钢管卡压衔接，组成一组试样，进行耐压试验，试验介质为自来水，其试验压力为2.5 MPa，保压1 min，管件与管子的衔接部位应无渗漏和脱落景象
。

4、负压试验

应使用3个分歧公称尺寸的管件与长度别离为200 mm的等径薄壁不锈钢管卡压衔接后组成一组试件，试验时，室内温度为（20±5）℃用真空泵减压至80kPa，在该气压下，维持1 h后，管件和管子内压差不得大于5kPa及有其他异常
。

5、拉拔试验

试件两端与长度为300 mm的薄壁不锈钢管卡压衔接，组成一组试样，向管内封入0.6 MPa气压，固定在拉伸试验机上
。进行拉拔试验时，以2 mm/min的快率进行拉伸，测定出现泄漏时的最大拉伸力，此时的拉伸力应大于表1划定的最幼抗拉阻力
。

图1 拉拔试验装置

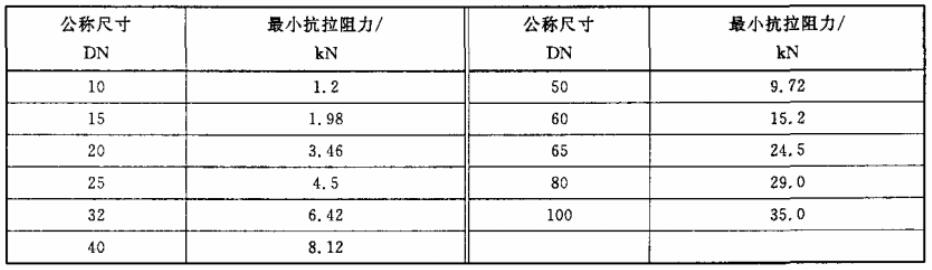

表1 最幼拉拔强度

6、温度变动（冷热水循环）试验

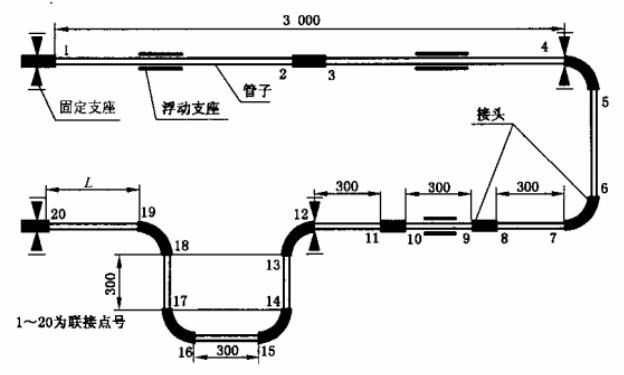

温度变动试验装置如图2所示，此项试验应在（20±5）℃ 和（93±5）℃的常温水与热水，用（1.6±0.16）MPa内压进行2 500次循环变动，一个循环为（30±2）min，冷热水各维持15 min，冷热水的交替能在1 min内实现
。其了局应为各衔接部位无渗漏及其他异常景象
。

注：图中尺寸单元为毫米，L尺寸须与检测设备相匹配
。

图2 温度变动试验装置

7、水压弯曲挠角试验

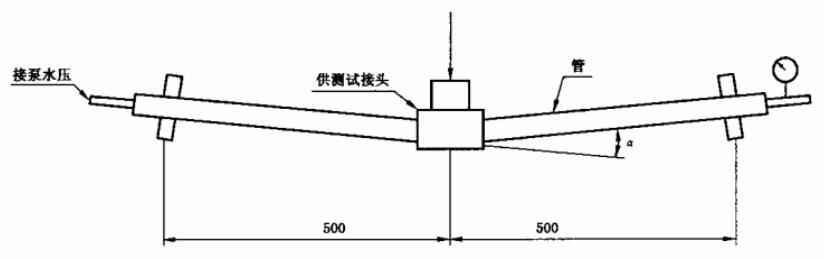

水压弯曲挠角试验装置如图3所示，试件两端接长度800 mm的薄壁不锈钢管挤压衔接成一组试样，注入净水升压至1.7 MPa，保压试件两侧对称，管上各设置一个支点，支点间距L=1 000 mm，试件管口加荷沉，弯曲试验前提见表2，不得漏水
。

图3 水压弯曲挠角试验装置

表2 弯曲挠角试验前提

8、水压振动试验

振动试验装置如图4所示，将接头与长500 mm以上的管子衔接，向内部封入1.7 MPa的水压，按表3所示的前提执行振动，持续100万次，不得有渗漏、脱落及其他异常
。

图4 振动试验装置

表3 振动前提

9、压力冲击（颠簸）试验

将接头与长500 mm以上的管衔接，内部注满水后，升压到2.5 MPa，再减压到0 MPa，此搡作应在10 s内实现，并以此为一个周期，反复施加1 500个周期的同样内压，不得有渗漏、遗漏及其他异常
。

10、卫生要求

用户要求时或型式试验时，用于输送饮用净水和生涯饮用水管件的卫生试验应切合GB/T 17219的有关划定
。
