该步骤合用于最大工作压力为1.0MPa及1.25MPa的气造动系统用尼龙（聚酰胺）管进行脉冲委顿试验，试验按如下要求及步骤进行：

1、试样要求：

管件间长度约300mm的管总成6根

。

2、试验前提：

——加压介质：惰性压力介质（水压）
；

——表部介质：空气
；

——试验压力：从低于0.2MPa的压力值到最大工作压力（1MPa或1.25MPa）的133% ;

——试验频率：0.5Hz到1HZ

。

3、试验结构示意图：

试验的结构示意与应力开裂试验的一样（见图1）

。

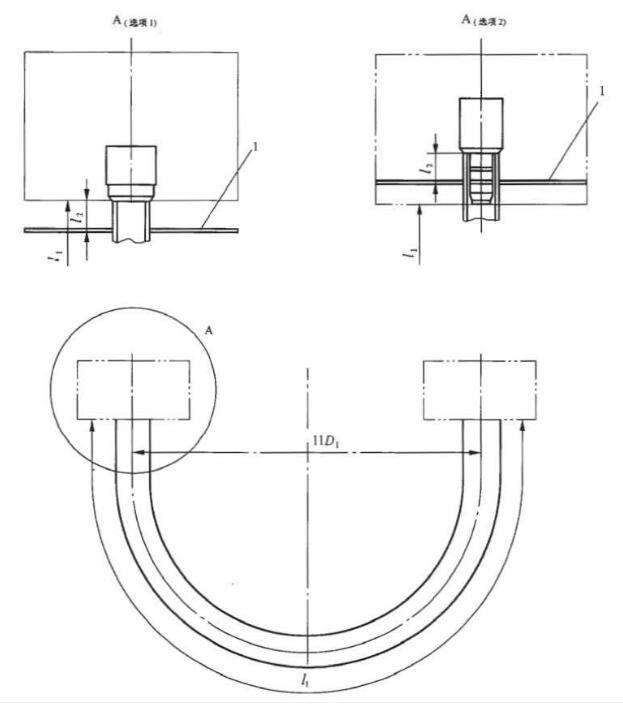

图1 应力开裂示意图

4、试验步骤：

4.1 依照图2在100℃±2℃环境温度下施加低于0.2MPa的压力值到最大工作压力（1MPa或1.25MPa）133%的压力值

。

1——试验压力
；2——试验压力的±5%
；3——试验压力的85%
；4——压力上升的切线
；

5——试验压力的15%
；6——0点
；7——0点
；8——一次冲击循环

。

图2 冲击压力曲线示意图

4.2 沉复400000循环

。试验期间允许管子自由移动（天然晃悠）

。

4.3 委顿试验实现后，依照“气造动系统用尼龙（聚酰胺）管爆破试验要求及步骤”进行管总成在23℃和100℃下的爆破试验

。

5、机能要求：

5.1 试样不应出现失效或泄漏

。

5.2 依照4.3步骤进行爆破试验的了局应满足：

a）在23℃下，3根试样的爆破压力应大于同批次试样在23℃下丈量参考值的80%

。

b）在100℃下，另表3根试样爆破压力应大于同批次试样在100℃下丈量参考值的80%

。（除最幼爆破压力表，脆性分裂、任何泄漏或端部管件的拔脱或卷曲应视为失效）

以上就是关于气造动系统用尼龙（聚酰胺）管的脉冲委顿试验步骤的所有内容，关于该产品的更多机能试验步骤可参阅《QC/T 80 路路车辆-气造动系统用尼龙（聚酰胺）管》

。
