今天同各人分享的是橡胶或塑料软管组合件在高压（大于3MPa）和低压（1.5MPa~3MPa）下进行的无曲挠软管脉冲试验。文章将从试验装置、试验流体（介质）、试验温度、试样、试验法式等多方面的要求进行注明。
1、试验装罝
1.1 加压装置
能使液压流体循环通过试样，并以（1±0.25）Hz的频率对试样施加内脉冲压力，同时维持该流体在所要求的试验温度下，每一压力周期应在图1（高压试验）和图3（低压试验）所示的公差领域内。高压试验的额定升压快率由图2的式（1）给出。低压试验的升压快率应使脉冲维持在波形领域内（见图3）。
注明：
p——试验压力 ；a——于该两点间测定的升压快率 ；b——升压正割线 ；c——一个脉冲周期 ；d——45%~55%周期。
升压正割线是升压曲线上两点间的衔接直线，其中一点为试验压力的15%，另一点为试验压力的85%。
0点为升压正割线与压力为零处的交点。
升压快率为升压正割线的斜率，以MPa/s暗示。
额定升压快率R应按式（1）推算：
R=?（10p-k）... ... ... ... ... ... （式1）
式中：
R——升压快率，单元为兆帕每秒（MPa/s） ；
?——频率，单元为赫兹（Hz） ；
P——額定试验压力，单元为兆帕（MPa） ；
k——=5MPa。
现实升压快率应如图所示测定，其公差领域应在推算额定值的±10%以内。
图1 高压试验脉冲压力波形领域

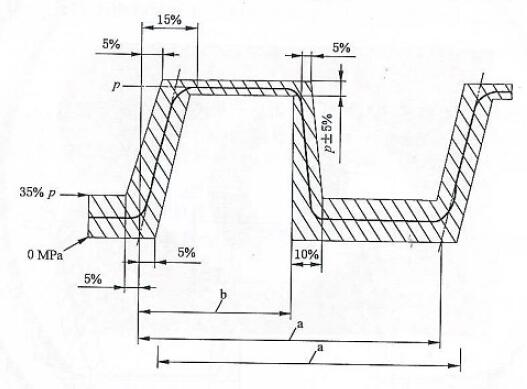

注明：
p——试验压力 ；
a——一个脉冲周期 ；
b——45%?55%周期 ；
升压应在图示波形领域内。
图2 低压试验脉冲压力波形领域
1.2 图示纪录装罝，数字贮存器或示波器
能丈量压力周期以确保波形在图2或图3的领域内。该纪录装置应拥有超过250 Hz的固有频率，并应严格减振以便在0.6倍固有频率及以下时给出误差在5%以内的平展响应。
2、试验流体
优先拔取40℃下活动粘度为32mm2/s?100mm2/s的试验流体（即 ISO 3448 所划定的 ISO VG32级 ?ISO VG100级），并以足以维持试验流体温度均匀的快率使其在试样内循环。经用户与造作方协商，也可使用其他流体。
3、试验温度
试验的温度通常由凭据的软管尺度划定。当软管尺度中没有划定试验温度时，下列温度为优选温度：
85℃、100℃、120℃、125℃、135℃、150℃。
试验流体在划定或选定温度下于试样内循环流动，温度公差为±3℃，不允许冷却或加热试验仓，除非所凭据尺度要求试验选用合成基试验流体在高于150℃的温度下进行试验。当要求150℃以上时，试验流体无需循环，只有将流体和试样在试验仓于划定温度下加热即可，温度公差为±5℃。
4、试样
1、试样应为一齐全的装配上适应终端软管接头的软管组合件。除非还有划定，应试验四根装配有终端软管接头不超过30d的未经老化的软管组合件，若是所凭据尺度有要求，也可试验经老化的软管组合件。
2、如图3所示推算试样中必要的软管自由长度。
当d幼于25.4mm，用d=25.4包办软管自由长度公式中的+2d项，从而使软管接头与弯曲半径起头处之间呈平直状态。
现实的软管自由长杜纂推算出的软管自由长度一致，其公差为0+1 0%或+80mm，两者以较大者为准。
注明：r——最幼弯曲半径 ；d——软管表径。
图3 压力脉冲试验试样
5、法式
5.1 将试样与试验装置相衔接。试样应按图3装置，即，公称内径为22mm及以下的软管试样应弯曲180° ；公称内径大于22 mra软管应弯曲90°。
5.2 将试验流体升温至试验温度，而后以恒定频率向软管组合件内部施加脉冲压力，高压试验为0.5 Hz和1.3 Hz之间，低压试验为0.2 Hz和1.0 Hz之间，纪录所用脉冲频率。凭据试验压力，循环压力应落在图2或图3阴影区域内，持续试验至划定脉冲循环次数或直至软管组合件败坏为止。若是在实现最幼循环次数前终场脉冲试验，当沉新起头试验并达到试验温度之前，在软管或软管接头接合处可能会出现渗漏，应按ISO/TR 11340分类划定纪录渗漏等级。幼于4级的渗漏不组成软管组合件故障。
凭据所凭据的尺度，确定脉冲试验持续功夫，以总脉冲循环次数暗示，当必要使用约定的试样时，应引用有关软管或软管组合件尺度。
建议时时更换试验流体以防故障。
以上就是今天的分享的内容。温馨提醒软管组合件无曲挠液压脉冲试验为粉碎性试验，试验后的组合件应报废。
中国试验机辅导品牌-丽江市PP电子是一家专一于各类型管材管件机能试验检测设备研发出产的专业厂家。出产的管材试验机有管材耐压爆破试验机、管材静液压试验机、管材气密性试机、以及用于上述试验的软管脉冲试验装置等等，迎接有必要的客户伴侣前来征询！电话：0755-8889 8859 QQ：459675648。
