液压溢流阀稳态个性试验按出厂试验项目与试验步骤中的划定试验全数项目,各项目试验步骤如下:

1、在调压领域及压力不变性试验时,应在整个调压领域侧量压力振摆值,并在压力振摆值最大点侧试3min内的压力偏移值。

2、在内泄漏量试验时,将被试阀4的进口压力由调压领域上限值的75%逐步降落至零,其间设定几个丈量点设定的丈量点数应足以描述出曲线,逐点丈量被试阀4的内泄漏量,并绘造进口压力一内泄漏量曲线(见图1)。

液压溢流阀稳态个性试验-进口压力——内泄露量曲线示意图

图1  进口压力——内泄露量曲线

3、在卸荷压力试验时,将通过被试阀4的流量由零逐步增大至试验流量,其间设定几个丈量点设定的丈量点数应足以描述出曲线),逐点丈量被试阀4的卸荷压力并绘造流量一卸荷压力曲线见图2

液压溢流阀稳态个性试验-流量——卸荷压力曲线示意图

图2  流量——卸荷压力曲线

4、在压力损失试验时,将通过被试阀4的流量由零逐步增大至试验流量,其间设定几个丈量点设定的丈量点数应足以描述出曲线),逐点丈量被测阀4的压力损失。并绘造流量一压力损失曲线见图3

液压溢流阀稳态个性试验-流量——压力损失曲线示意图

图3  流量——压力损失曲线

5、在稳态压力一流量个性试验时,将被试阀4别离调定在调压领域下限值当调压值领域下限值低于1.5MPa时,则调定在1.5MPa )、中央值和上限值,通过被试阀4的流量均为试验流量。而后扭转系统压力,逐点丈量被试阀4进口压力和相应压力下通过被试阀4的流量,并绘造等压力个性曲线见图4。

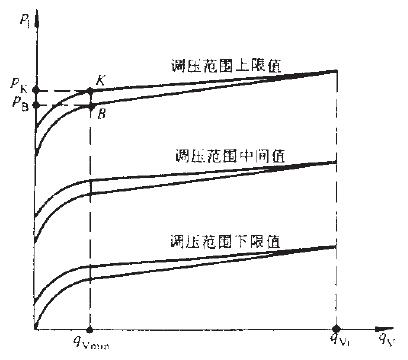

液压溢流阀稳态个性试验-等压力个性曲线示意图

注1:图中qVt为试验流量,qVmin为被试阀4在开启、关合过程中划定的最幼溢流量设定值。

注2:图中K点为被试阀4开启点,B点为被试阀4的关合点。

注3:图中PK为被试阀4的的开启压力国、PB为被试阀4的关合压力。

注4:开启率p(-Kp(-K=PK/PD*100%,关合率p(-Bp(-B=PB/PD*100%

式中PD——试验中划定的被试阀4进口调定压力

图4  等压力个性曲线
