前面我们相识了加氢口机能试验的通常要求及机能要求的内容，下面我们就接着来进建加氢口的机能试验步骤
。

加氢口的机能试验步骤内容在尺度《GB/T 26779－2011 燃料电池电动汽车 加氢口》的"6 试验步骤"，下面是具体内容：

6.1 通常划定

6.1.1 试验前提

除非还有划定，试验应鄙人述前提下进行：

a）试验环境温度为15℃～35℃；

b）试验介质应为清洁的干燥空气或相宜的惰性气体
。

6.1.2 丈量参数、单元殛精确度

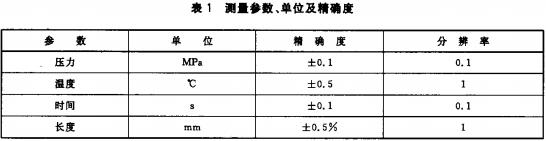

丈量参数及其单元、精确度要求见表1
。

6.2 表观及尺寸检验

用目测法对加氢口进行表观检验，必要时可增长尺寸丈量
。

6.3 气密性试验

加氢口的单向阀处于关关状态时，加氢口出口端通以惰性气体(氮气10％，氮气90％)，别离在0.5MPa、43.75MPa两种压力状态下进行试验，每个丈量点持续功夫不应少于3min，用检漏液查抄气密性，若是1min之内无陆续气泡产生则该试验实现
。

6.4 耐温性试验

加氢口的单向阀处于关关状态，从加氢口的出口端充入35MPa的压缩空气或氮气，将其放入恒温箱内，温度从室温逐步升至60℃±2℃，保温8h；而后取出在空气中冷却至室温，再将其放入低温箱内，逐步降温至-40℃±2℃保温8h；最后取出待升至室温后，按6.3所述步骤进行气密性试验
。

6.5 相容性试验

加氢口与氢气接触的非金属零件应在23℃±2℃的正戊烷或正己烷中浸泡72h后，再于常温下搁置48h后，丈量其体积变动率和质量变动率
。

6.6 耐氧老化试验

加氢口与氢气接触的非金属零件，在温度为70℃±2℃、压力为2.1MPa的氧气中搁置96h，目测其变动状态
。

6.7 液静压强度试验

将加氢口的出口端密封，并通以52.5MPa的水压，持续功夫不应少于1min
。

6.8 耐振性试验

将试件靠得住地固定在振动试验台上，从5Hz～60Hz每个频率点都必要振动8min，振幅如表2所示：

试验时，横向纵向各振动一次，若是加氢口不是放射性对称，应在相互垂直的两个方向进行振动
。

6.9 耐异常压力试验

在加氢口和加氢枪衔接后，肆意方向施加670N的压力，满足5.2.1要求为合格
。

6.10 耐久试验

加氢口的入口端接通高压气源，试验压力从0MPa升至43.75MPa，使单向阀处于开启状态
。而后，入口端泄压为0MPa，使单向阀接受43.75MPa的压力并处于关团状态，维持时问不少于2s；再将出口端泄压为0MPa，使单向阀作周期性开启、关合
。单向阀开启，关关一次为一个循环，单向阀开启、关合频率不高于15次／分钟
。耐久试验总循环次数为30000次
。试验实现后该当即进行6.3的气密性试验
。

以上就是关于加氢口机能试验步骤的所有内容，关于上文提到的试验要求，能够参阅我们前面的分享“关于加氢口机能试验的通常要求及机能要求”！

我司出产的加氢系吐溷部件机能测试台设备可满足35MPa和70MPa车载供氢系吐溷部件：瓶阀、高压电磁阀、减压阀、加氢口（客车）、单向阀、限流阀等加氢系吐溷部件的气密性、强度、寿命、靠得住性等方面的机能测试需要
Ｓ佑斜匾目突О槁虑袄凑餮〉缁埃0755-8889 8859  QQ：459675648.
