气瓶水压试验道理：试验以水为加压介质，逐步增大受试瓶内的压力，达到气瓶的水压试验压力。对气瓶的安全承载能力进行试验验证。对高压气瓶，还测定其在水压试验时的容积变形，以判定其靠得住性。

气瓶水压试验通常蕴含耐压试验、表测法测定容积变形试验、内测法测定容积变形试验3个试验方式，下面我们就来相识这三种试验方式的装置特点。

1、气瓶水压试验之耐压试验：

不测定容积变形的耐压试验，只用于低压气瓶。如气瓶的充装介质和水压试验压力都一样，允许对多只受试瓶同时进行试验。

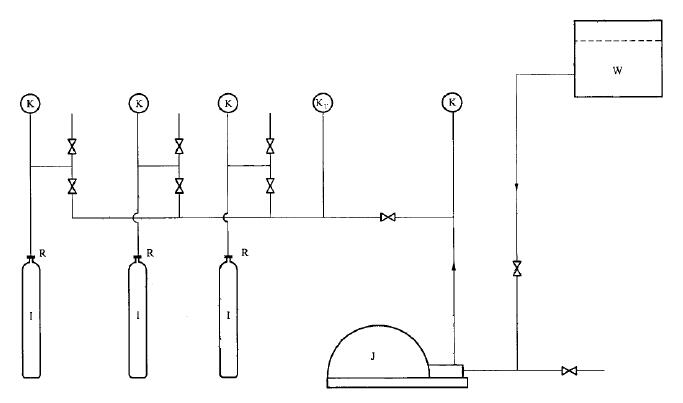

耐压试验装置流程见下图：

注明：W——试验用水水槽；K——压力丈量仪表（读取试验压力用）；KT——精密压力表；I——受试瓶；J——增压装置；R——专用接头。

气瓶耐压试验装置流程图

2、气瓶水压试验之表测法测定气瓶容积变形：

表测法测试装置有称量型和量管型。

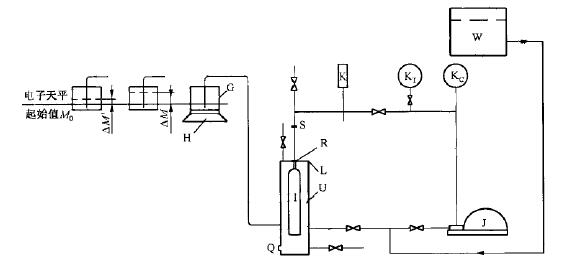

称量型表测法试验装置流程见下图：

注明：W——试验用水水槽；J——增压装置；R——专用接头；S活接头；U水套；L水套盖；I——受试瓶；

Kc压力丈量仪表（批示、节造泵出口压力用）；K——压力丈量仪表（读取试验压力用）；KT——精密压力表（校验其他压力丈量仪表用）；H电子天平；G量杯；Q安全泄放口。

称量型气瓶表测法试验装置流程图

3、气瓶水压试验之内测法测定容积变形：

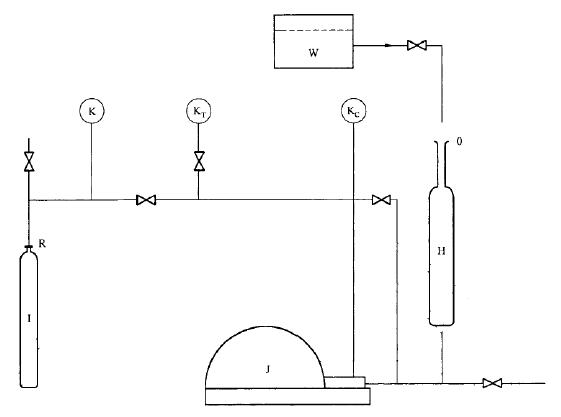

内测法试验装置流程见下图：

注明：W——试验用水水槽；J——增压装置；I——受试瓶；R——专用接头；

H——量管（固定安设，“0”刻度线位于上端）；Kc压力丈量仪表（批示、节造泵出口压力用）；K——压力丈量仪表（读取试验压力用）；KT——精密压力表（校验其他压力丈量仪表用）。

内测法测试装置流程图
