EGR冷却器机能测试系统合用于测试冷却器的换热机能及耐久性，为冷却器的设计提供试验数据。本测试系统由点火系统、加热系统、冷却器装置台、气路衔接系统、冷却液循环系统、节造系统组成？墒迪忠韵率匝椋1、热机能试验：测试分歧工况下冷却器换热效能、流场阻力大

；2、冷热冲击试验：测试极端温度和流量变动情况下对冷却器综合机能的影响

；在EGR冷却器气侧通入设定流量、温度和压力的空气，水侧通入设定流量、温度和压力的冷却液，同时辰别丈量气侧和水侧的进口压力、进出口压差、进出口温度和进口流量。

EGR冷却器机能测试系统重要参数如下：（参数领域表请征询，电话：0755-8889 8859  QQ：459675648）

?  介质：压缩空气和水

?  冷却器的水流量：0～50L/MIN（可调节 节造精度1%）;

?  冷却器的空气流量：0～4KG/MIN（可调节 节造精度1%）;

?  空气温度：常温～600℃（可调节 ±1℃）（600℃以上必要定造，最高850℃）;

?  液体温度：常温～95℃ （可调节 ±1℃）;

?  气侧入口压力：0～400KPA（可调节 ±0.1%）;

?  液侧入口压力：0～300KPA（可调节±0.1%）;

?  进出气压差：0～10000PA（丈量精度：±0.1%）;

?  进出液压差：0～10000PA（丈量精度：±0.1%）.

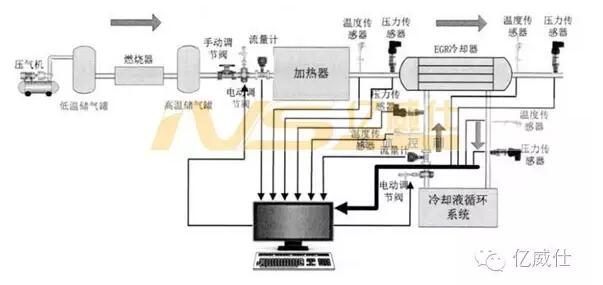

工作道理（图）：
