中华人民共和国机械行业尺度
通用阀门流量系数和流阻系数的试验步骤
JB/T 5296- 1991
1、主题内容与合用领域
本尺度划定了测定通用阀门流量系数和流阻系数的试验系统、试验法式和推算步骤。
本尺度合用于水流通过阀门达到稳流时，测定闸阀、截止阀、节流阀、球阀、蝶阀、隔阂阀、旋塞阀、正回阀、底阀、减压阀的流阻系数和闸阀、节流阀、球阀、蝶阀的流量系数。
2、引用尺度
GB 3100 国际单元造及其利用
GB 3101 有关量、单元和符号的1般准则
3、术语
3.1 流量Q
单元功夫内流经阀门的水的体积，m?/h。
3.2 稳流
随着功夫的变动，水流经丈量截面的流量无显著变动的流动。
3.3 快率v
凭据流量Q和管路内径d推算的均匀水流快率，m/s
3.4 压力损失△P
水流经阀门时的压力降，Pa。
3.5 流量系数C
水流经阀门的两端压差为l00kPa时，某给定行程所流过以m?/h计，介质密度取kg/m?的流量数值，m?。
3.6 流阻系数k
阀门压力损失的一个无穷纲系数。
3.7 管路长度L
阀前、后取压两孔之间的管路长度（不蕴含阀体长）,m。
3.8 沿程阻力系数x
水流通过管段的摩阻损失，是与雷诺数有关的一个无穷纲系数。
4、试验系数与试验法式
4.1 试验系统

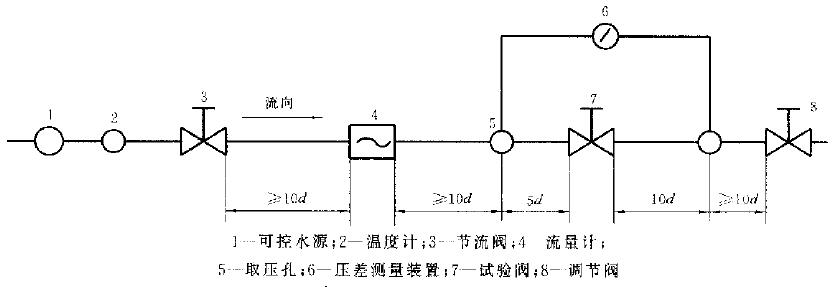

试验系统见图1。
4.1.1 试验段
衔接试验阀前和阀后的管路，其内径应与试验阀的公称通径一致，图中划定了管路的直管长度。
4.1.2 背压装置
保障阀后管路充斥水，并拥有足够压力和预防气蚀的阀后装置。
4.1.3 流量计
用旋转式或文丘里流量计测定阀或管路的流量，也可用标定过的容器测定。
（图 1）
4.1.4 压差丈量装置
测定压力损失值（蕴含压差仪表、收受等）。
4.1.5 取压孔
管路上丈量压力的孔，取压孔中心线应与管路轴心线垂直并位于水平地位。截面该当是圆形的，其边缘应清洁，成锐角或微带圆角、无毛刺，不形成线状边缘或其他不规定状态。其孔径应等十或幼于0.1d.但不得幼于1mm，最大不大于12mm。衔接压差丈量装置的管件横截面积不幼于取压孔面积的一半。
4.1.6 温度计
用温度传感器或水银温度计丈量水的温度。
4.2 丈量误差
4.2.1 流量误差为现实流量的±2%，仪表的分辨率及沉复性应在0.5%以内。
4.2.2 压差误差为现实压差的±2%。
4.2.3 温度误差：丈量水流入口温度的精度为±1℃、对任何一种划定流量的试验试验过程中水流入口温杜爪恒定保待在3℃以内。
4.3 试验法式
4.3.1 对无特殊注明的产品，流阻系数都在阀门处于全开地位丈量
4.3.2 把试验阀装置在图示系统中，试验水温度为5~40℃。
4.3.3 在水流没有脉动，达到稳流状态跋文录所有读数。
4.3.4 测定并纪录次数不得少于5种流量下的压力损失（除非产品还有注明）这些流量应蕴含最幼流量，最大流最和介于它们之间的均分流量。丈量流量应保障产生紊流，但最幼雷诺数Re为4*104。
4.3.5 试验阀的压力损失△P蹬宗压差丈量装置测得的总压力损失△P1值减去对应流量下的管路压力损失△P2,（即△P=△P1-△P2）。
4.3.5.1 从试验系统中把试验阀拆掉，将管路直接相连（或用不会产生显著压力损失的收受把管路直接相连）单独丈量管路的压力损失△P2值。
4.3.5.2 管路压力损失△P2也可用式（1）推算：
式中：△P2——管路的压力损失，100kPa；d——管路内径，m；ρ——介质密度，kg/m?；（取ρ=1）。
4.3.6 当试验阀与衔接接头起供货时衔接接头应看作是阀的一部门。
5、试验了局和推算
5.1 试验了局
试验了局能够用下述两种步骤暗示：
a. 把对应流量下的压力损失值列成表；
b. 作出压力损失△p与流量Q的对数坐标图。
5.2 系数推算
5.2.1 流阻系数按式（2）推算：
式中：△P一试验阀的压力损失，100 kPa。
5.2.2 流量系数按式（3）推算：
把测出的每一个Q和△p值代人式（3），即可推算出一组流量系数.而后据此求得C的算术均匀值。
5.2.3 阀门流量系数和流阻系数的关系式为：
式中：A——阀门流路的截面积，m?。
5.2.4 流阻系数与当量长度换算公式：
式中：L/D——当量长度。
5.3 试验汇报
试验汇报应蕴含下述内容：
a. 出产厂名称；
b. 试验阀的型号及规格；
c. 合用介质；
d. 出厂编号或出产日期；
e. 试验阀起源；
f. 按5.1和（或）5.2条所述暗示测试了局。
————————————
附说注明：
本尺度由机械电子工业部岳阳通用机械钻研所提出并归口。
本尺度由机械电子工业部岳阳通用机械钻研所掌管草拟。
本尺度重要草拟人李德禹。
