1、设备名称：脉冲试验台

2、设备型号：P10**-A-**

3、设备概述：

本脉冲试验台是一款利用于幼容积工件的进行反复委顿试验的专用设备。

本试验台是选取气动泵作为脉冲产生器
，其工作道理是一种柱塞式容积泵
，利用大面积活塞端的低气压
，驱动幼面积高压活塞端
，以产生高水压。

工作时
，通过气体电磁阀节造进气和回气
，实现输出水压压力的上升和降落
，输出的压力大幼是通过精密电气比例调压阀来电脑自动调定的。

通过测试软件设定参数后
，泵就依照调定的压力
，进行反复上压、泄压工作
，通过压力传感器、电脑、电气节造
，实现参数设定、压力采集、计数、最终把尝试过程纪录齐全
，试验数据可保留印。

4、设备利用领域：

仪表类：传感器
，压力表
，阀门
，接优等;

消防类：喷头
，压力批示器等;

造冷类：冷凝器
，蒸发器
，空挪用配造管等.

5、系统重要组成部门：

节造柜：蕴含电脑整机、PLC ；

泵阀柜（与试件舱一体式）：蕴含气动增压泵、管阀件、试件舱.

6、技术参数：

试验介质：水、油等介质；

脉冲试验压力：波谷0 MPa
，波峰21MPa（可更高）;

脉冲频率：最大1HZ（凭据容积和压力决定）;

脉冲次数：电脑肆意设定;

爆破试验压力：Max.40MPa（可更高）;

测试工位：1工位或多工位（凭据容积和压力决定）;

粉碎爆破测试工位：1工位（可凭据必要及工件大幼增长）；

压力变送器丈量精度：±0.5%F.S；

压力暗示值精度：±1.0%F.S；

压力节造精度：±1%F.S；

操作方式：自动节造；

驱动方式：气压驱动；

计时领域：电脑肆意设定；

电源电压：AC220V,50Hz,1KW；

泵阀柜表形参考尺寸：长*宽*高=2300mm x 800mm x 1400mm；

节造柜表形参考尺寸：长*宽*高=800mm x 700mm x 1300mm；

水箱容积：30~50L 304SS；

材质：碳钢喷漆；

反复打压测试与粉碎爆破测试分歧时使用.

7、客户需提供的使用前提：

驱动气体压力要求: 6～8Bar;

驱动气体流量最大需要: 1.6Nm?/min
，接口1/2"NPTF
，相应快插气管母接头;

压缩空气要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0;

介质：自来水;

电源：AC220V
，50Hz;

设备使用工况：适应室内工况.

8、特点：

选取美国进口高质量气体增压泵;

相较于油缸脉冲系统
，本系统无需大功率供电
，无需冷却系统
，无需液压站
，动力系统只必要提供一个压缩空气气源;

设备所用高压阀门、管件、接头资料为316不锈钢的等高质量产品;

泵阀柜与试件舱一体式设计
，设备体积幼
，能耗低
，噪音幼
，使用寿命长
，守护单一;

IVS专业测控软件
，选取上位机和下位机两级节造模式
，节造软件成熟
，界面人道化
，运行靠得住性高
，可实时显示测试曲线和参数
，并存储和纪录测试了局
，能够将存储数据以Office文档体式导出;

系统设计合理
，简约
，元件质量不变靠得住
，从道理及零配件上保障系统运行不变靠得住.

9、典型道理图：

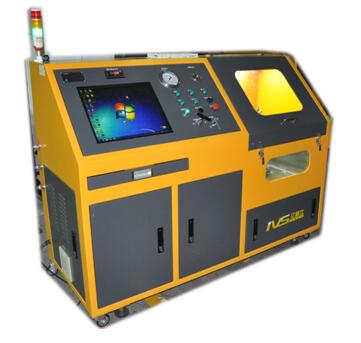

10、设备参考图片：
