为玉门油田某单元定造的水密封试压系统。

该水密封试压系统重要用于对复合管、井口装置采油树凭据有关尺度进行水压强度试验。

一、设备技术参数

1）试验介质：净水
；

2）工作压力：Max=160MPa
；

3）节造回路数：1 路独立节造
；

4）压力检测精度：±0.5%FS
；

5）压力表量程：驱动气压力表：0～1.6MPa
；低压压力表：0~40MPa
；高压压力表：0～200MPa。

6）压力传感器：低压压力传感器：0～40MPa，0.5%F.S
；高压压力传感器：0～200MPa，0.5%F.S。

7）打压节造方式：自动节造
；

8）吹扫气压力
；0.7MPa
；

9）尝试装置须达到 GB/T 22513 尺度中关于井口装置及采油树的高压压力试验划定和要求，满足 14MPa、21MPa、35MPa、70MPa、105MPa 的分歧压力等级的试压试验。

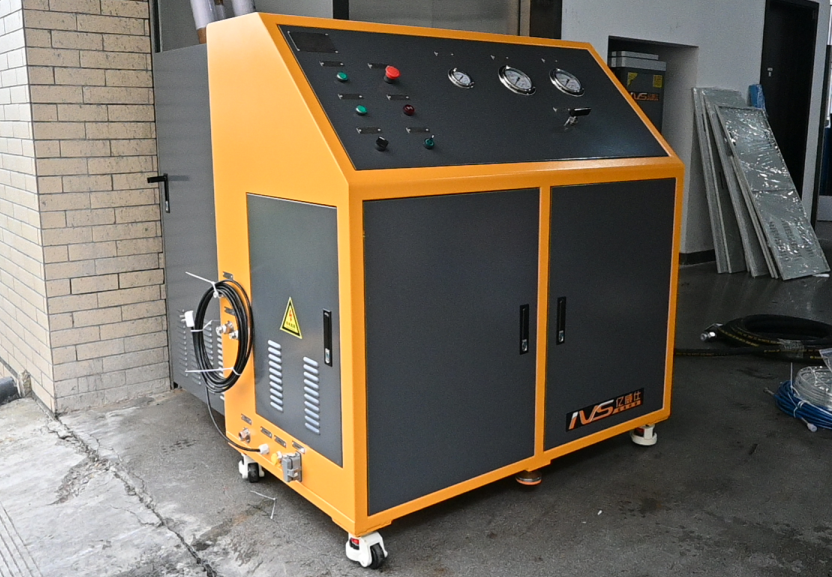

二、设备图片
