为株洲某电子科技有限公司定造的流量流阻试验台。

该流量流阻试验台重要用于客户的液冷产品进行流量流阻（压力损失）机能测试，该类型设备亦常用于阀门、管件接优等产品。

流量-压损个性和耐压能力是阀门等的沉要工艺参数和技术指标。在各类液冷产品、阀门管件、接优等产品的开发、研造和产品检测过程中，必要大量的流量个性和阻力个性试验数据，这些数据对于提高产品技术水平、保障产品质量至关沉要。

一、设备技术参数：

1）试验介质：水；

2）压力节造系统：压差领域：10～200KPa，陆续可调；精度：±0.15%FS；

3）流量节造系统：流量领域：0.5～11L/min；精度：±0.5%FS；

4）温度节造系统：液体温度节造领域：室温（不节造）；

5）循环系统：

试验后的液体进行回收至水箱，并过滤，循环利用；

入口过滤器过滤精度为40μm，滤网可洗濯和更换；

出口过滤器过滤精度为5μm，滤网可洗濯和更换；

6）吹干系统：

对压缩空气进行过滤，过滤精度 5μm，并进行压力调节，调节领域 0.1～0.8MPa，选取压缩空气吹干流路；

7）软件节造系统：选用 DELL 触摸屏。具备如下职能：中文界面操作软件，工艺根基参数的屏幕显示；工艺参数的编纂、保留、批改和挪用；试压曲线，试验数据可纪录、保留，能够自动天生试验汇报并打印等；

8）安全防护：配置电磁锁，进行"门机联锁"，门未关好时拥有报警提醒，试验实现后泄压至安全压力领域，方可开门；

9）设备异常（如泄露、超温、超压）时，拥有报警提醒职能。

二、重要特点

1）系统设计先进，配置高端，均是选取当前国际上最优质配件；

2）系统打压装置拥有超压、泄露、超温等意表情况的报警；；ご胧，并拥有声光报警职能，能确保运行管控的安全靠得住；

3）系统具备高精度自动节造系统，关环反馈，智能PID调节系统，压力传感器，高压热电阻，位于试验工件终端，保障试验压力节造精度；

4）系统节造道理先进，可能精确节造压力的精度，保压成效好，实时自动补压Ｄ芄煌üッ屏全自动节造整个试验过程，还能够手动节造各个阀门实现手动试验过程；

5）基于美国Labview软件框架设计的IVS专用测试软件成熟不变无缺点，可实时显示耐压曲线，可实时数据显示；

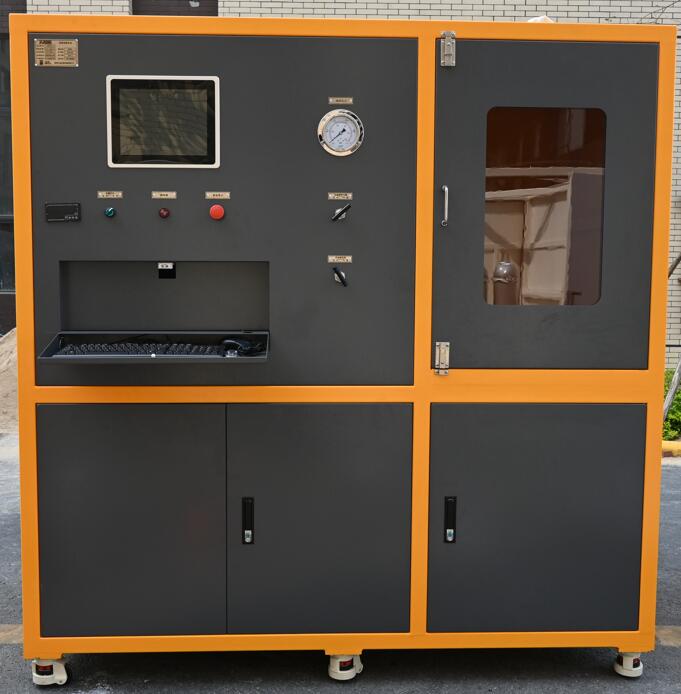

三、设备参考图片：
