为某船舶设计单元定造的试验工装平台及负载仿照装置。

该试验工装平台及负载仿照装置为定造型液压加载试验系统，重要用于船用液压马达及油缸的机能测试，蕴含液压回转马达职能试验及轴神驰复加载机能测试等。

设备重要职能：

1）拥有系统压力、流量等状态监测职能；

2）拥有表部动力源、节造阀箱、执行器（含往复式加载油缸）等衔接接口和调试职能；

3）拥有回转马达加载职能；拥有加载力检测职能；

4）拥有油液冷却职能、管路介质过滤、报警职能；

5）拥有赔偿器（由甲方提供）充液职能；

6）拥有液压系统冲刷、废油网络职能；

设备重要技术指标：

1）额定工作压力：16MPa、最高工作压力 25MPa；

2）最大工作流量：200L/min；

3）检测压力点：≥15 路，预留 2 路，信号类型：4~20mA，两线造；

4）检测流量：系统总流量检测 1 路，不低于 200L/min，信号类型 4~20mA，；

5）管路介质过滤，梗塞报警点 ≥4 路；

6）蓄能器？椋憾疃üぷ餮沽 16MPa，储液有效容积 12L，气体容积 60L；

7）充液和排液电机泵组各 1 个，单功率 ≤750W，流量 ≤15L/min；

8）框架表观尺寸：长×宽×高：3700mm×2900mm×2500mm（以内）；

9）框架前后均选取推拉门大局，预留出线口；

10）旋转加载装置：选取变频电机加载（不含变频器）；

11）最大旋转加载扭矩 ≤2kN·m，加载功率 ≥18kW；加载力无级调节。

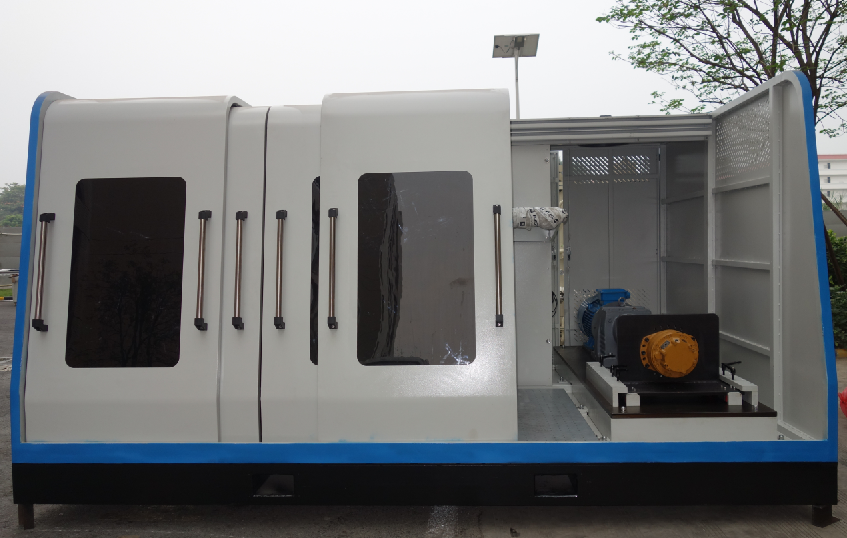

项目实物图片：
