为华北石油某单元定造的水压动力单元两台。

该水压动力单元设计最大使用压力 200 MPa，选取框架式结构，拥有体积幼、沉量轻、操作单一、安全靠得住等设备。

该水压动力单元选取美国气动增压泵，以压缩空气为驱动力源，最高输出压力可达 220MPa，输出压力无级调节。

设备重要技术参数：

a）试验介质：水、油；

b）试验路数：1 路；

c）驱动空气压力：≤0.7MPa；

d）驱动空气亏损：1.0Nm?/min@6.5bar；

e）最大使用压力：200MPa；

f）设备表形尺寸：500*500*500mm。

设备操作法式：

1）将液箱加满液体。

2）关关气源阀门，气源接到驱动空气入口，气源压力不得大于 10Kgf/cm?。

3）将被测试工件衔接到试压装置。

4）打开气源开关。

5）缓慢调节三联件中的调压阀，使输出压力慢慢升高，同时观测液压压力表的压力变动，当压力达到必要压力时，便终场调压阀的调节。

6）若是待测试产品中有气体必要排放干净，能够在升压起头时，打开卸压阀排气。

7）若是泵的工作频率过高或过低，凭据现实需要调节工作频率从而实现压力的缓慢上升或更快上升。

8）测试结束后，先关关气源开关，而后打开卸荷阀，便可实现系统卸压。

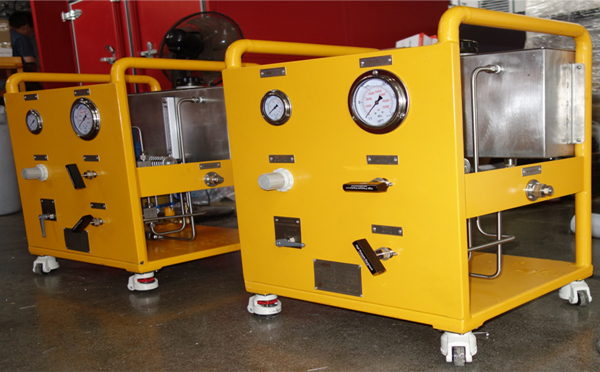

设备参考图片：
