为中航某单元定造的水废水系统气密性检测设备。

该气密性检测设备重要用于机头水/废水系统管路进行气密性检测。

设备重要技术参数：

1、试验介质：压缩空气、水；

2、配置一套抽水泵，为被测工件内提供水源；

3、加供水分系统密封性试验：从手动加水口(在此处应装置一个工艺接头)向净水箱内通入 450kPa±50kPa 的气体增压，期待压力根基不变后，保压并起头计时，维持 20 分钟，压力降落不大于 30kPa；

4、净水箱增压分系统系统（机头段）密封性试验：从管路端头（与前机身增压管路的衔接处）进行增压，增压压力为 450kPa±50kPa（表压）。期待压力根基不变后，保压并起头计时，维持 15 分钟，压力降落不大于 30 kPa；

5、空废水系统密封性试验：从废水守护面板上的洗濯接头（SSK-3）处进行增压，压力 80kPa±20kPa（表压）的压缩空气，等压力根基不变后，保压并起头计时，维持 20 分钟，压力降落不大于 30kPa；

6、加水管路和溢流管路密封性试验：用工艺堵头将机表排水杆排水口堵住，关关加水接头（SSK-1）；从加注/溢流阀（FDG-102）的加水口和溢流口别离向管路内加水至水满，维持 15 分钟，水位不降落，水不产生渗漏，为合格；密封性查抄合格后,别离打开加水接头和机表排水杆的工艺堵头，排出管路中的水；

7、导管吹洗职能：进气端 0～1MPa 压力可调，出气口能与各类管径管路适配；

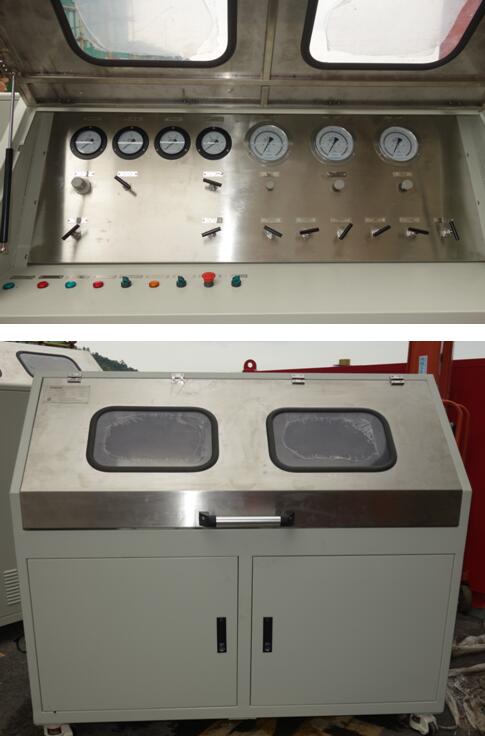

设备参考图片：
