为中石油某单元定造的气体充灌台。

该气体充灌台重要用于进行高压氮气灌注，在进行采油（气）树、节流和压井管汇、API阀门等产品的气密封试验时，通过空压机、造氮机、压缩机等设备产生中压氮气气源，存储于高压气瓶内，并对工件进行充灌，同时为二次增压提供中压气源，以此节俭高压增压功夫，提高气密封测试工作效能。设备全数置于集装箱内部，集装箱内设置照明、取暖、监控等设施。

气体充灌台可与原气体增压设备电气与软件节造系统进行自动化整合，将空压机、造氮机、压缩机的启
＝谠煊攵次增压试验系统软件进行集成节造，实现设备的远程操控。

设备重要参数：

介质：氮气（纯度不低于 99.5%），压缩空气，除油除水净化处置
；

压缩空气流量及压力：总流量 10m?/min，最高输出 1MPa
；

造氮机流量及压力：80m?/h，0.6MPa
；

氮气压缩机流量及压力：1000L/min，最高输出 35MPa
；

二次增压系统：为原设备，最高输出气压 210MPa
；

压力测试精度：±0.5%FS
；

压力节造精度：±1%FS
；

使用环境温度：-40C°~ +60C°。

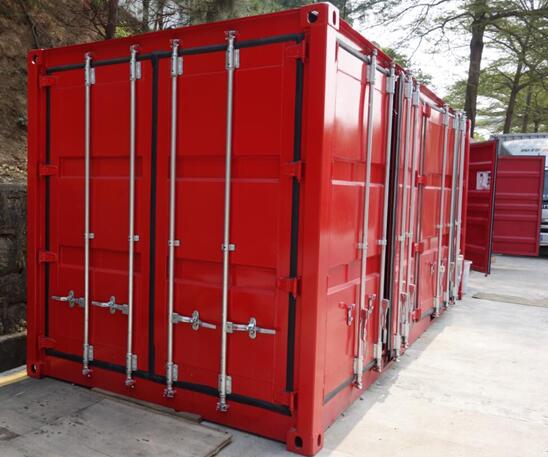

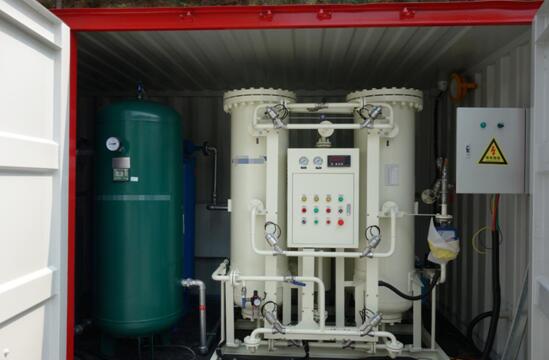

设备参考图片：
