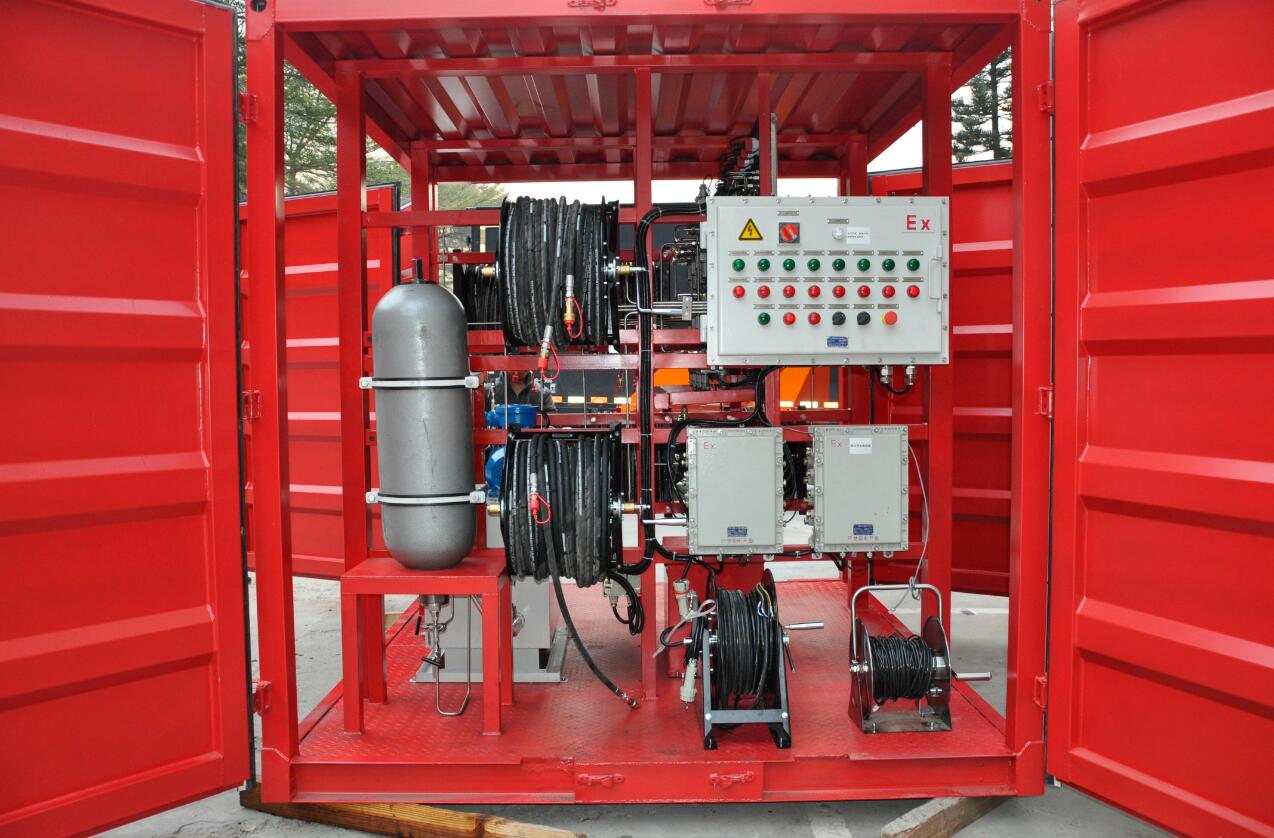

该节流管汇节造箱设备为我司为江汉油田某单元提供
，该套产品应满足海上平时使用要求。

设备重要职能：

该节流管汇节造箱置于BOP房内＝谠煜溲∪∑匾悍绞
，能节造节流管汇上1个液动节流阀的节流面积调节
，在造箱操作面板上可显示出系统压力、立管压力、节流管汇压力(节流前后)、气源压力（机械表）、液压压力（机械表）、液动节流阀的阀位开度。

重要技术参数：

1、气源：0-0.8MPa
；

2、系统额定压力：21MPa（3000psi）
；

3、驱动方式：压缩空气驱动液压泵
；

4、液动节流阀最大开启压力：2500psi
；

5、液压油规格:10#航空液压油
；

6、压力传感器：管汇上3个压力传感器4-20mA输出至节造柜
，通过数显表显示压力值
；

7、液动节流阀及阀位变送器由需方提供
，并明确信号类型及电源大
；

（阀位变送器信号：4-20mA,电源：3.6V直流
；用数字显示仪表显示阀位开度。）

8、气压仪表显示精度: 1.6级
，液压仪表显示精度: 1.0级

9、节造箱选取不锈钢箱体
，具备防雨水机能。

10、节造箱满足防护等级IP56
，防爆等级ExdⅡBT4

11、节造箱内蓄能器充好氮气。

12、气动泵无法正常工作的情况下
，可用手动泵打压实现液动节流阀的阀位开度调节。

13、液动节流阀的开或关选取手动换向阀弹簧复位方式
，开关快率可通过快率调节阀节造。在气动泵无法正常工作情况下依附蓄能器的能量可实现液动节流阀的开或关
，系统输出压力可调。

14、节造线缆及接头
，管线两端为急剧接头。
